Positionierlaser

  • Bewährte Laser zum positionieren für den professionellen Einsatz
  • Allerhöchste Präzision in Verbindung mit einer robusten Bauweise
  • Beschleunigen Sie die Produktionsprozesse mit der Laserpositionierung und senken Sie die Kosten
  • Für viele Branchen sind die SL Positionierlaser unentbehrlich geworden
  • Wir beraten Sie gern zu den Einsatzmöglichkeiten der Laser zum positionieren in Ihrem Unternehmen

Mit diesem speziellen Laser werden die Positionen von Werkzeugen und Werkstücken ausgerichtet und Instrumente oder Maschinen positioniert. Wie alle Laser-Systeme von SL Laser sind auch unsere Positionierlaser für den Einsatz im Handwerk und in der Industrie optimiert – das heißt, Sie können sich auf eine robuste Bauweise und geprüfte Alltagstauglichkeit verlassen. Die Positionierlaser von SL Laser sind widerstandsfähig gegen viele äußere Einflüsse und zeigen eine lange Lebensdauer. Die Präzision unserer Laser zum Positionieren entspricht unseren Ansprüchen an alle unsere Produkte.

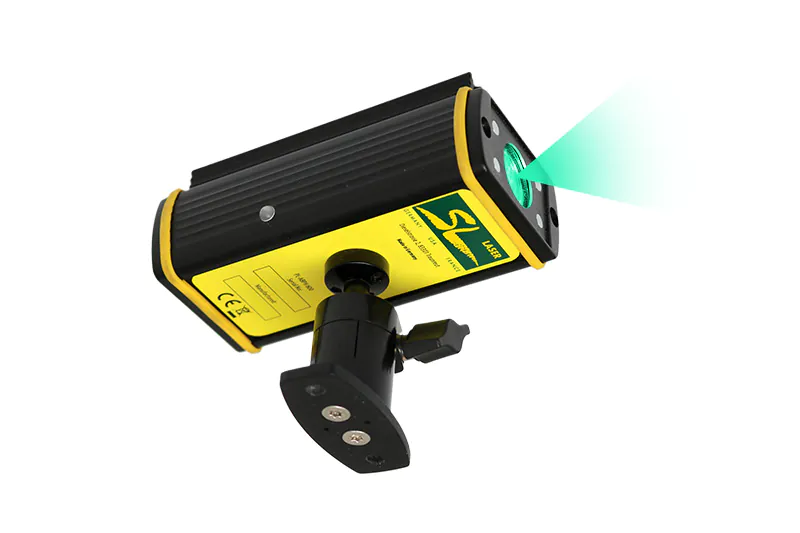

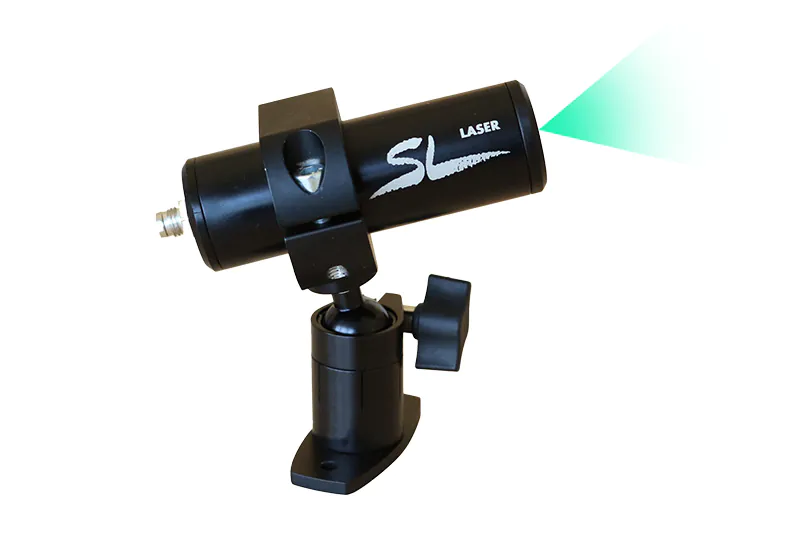

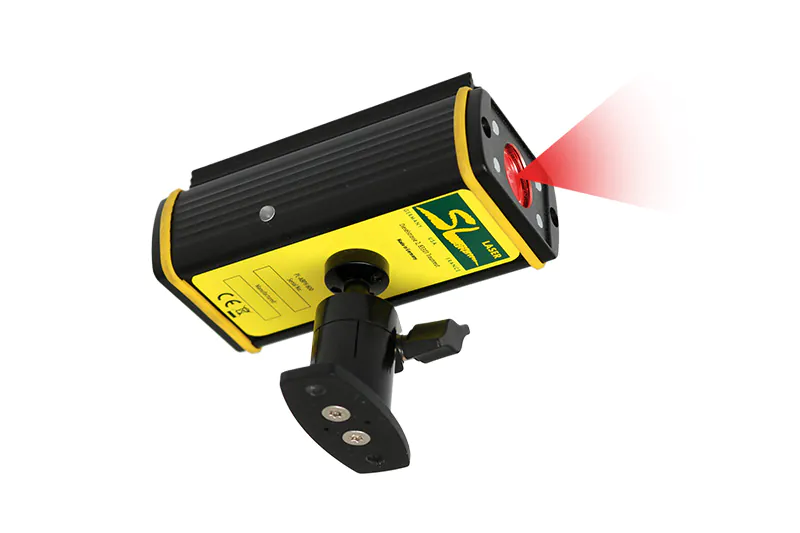

SL Laser Positionierlaser, Kreuzlinienlaser mit grüner oder roter Linienlaser-Farbe SL Laser Positionierlaser, Kreuzlinienlaser mit grüner oder roter Linienlaser-Farbe
SL Laser Positionierlaser von vorne, der Kreuzlinienlaser mit roter oder grüner Linienlaser-Farbe SL Laser Positionierlaser von vorne, der Kreuzlinienlaser mit roter oder grüner Linienlaser-Farbe
SL Laser Positionierlaser von oben, Kreuzlinien-Positionierlaser mit grüner oder roter Farbe SL Laser Positionierlaser von oben, Kreuzlinien-Positionierlaser mit grüner oder roter Farbe
SL Laser Positionierlaser und Kreuzlinien-Positionierlaser mit grüner oder roter Farbe SL Laser Positionierlaser und Kreuzlinien-Positionierlaser mit grüner oder roter Farbe
Grüne oder Rote Kreuzlinienlaser, Postionerlaser der SL laser GmbH Grüne oder Rote Kreuzlinienlaser, Postionerlaser der SL laser GmbH
SL Laser Positionierlaser 5 SL Laser Positionierlaser 5
SL Laser Positionierlaser 6 SL Laser Positionierlaser 6
SL Laser Positionierlaser 7 SL Laser Positionierlaser 7

Robuste Bauweise, bewährte Elektronik der Positionierlaser

Zudem lassen sich unsere Positions-Laser auf Wunsch an Ihre speziellen Bedürfnisse anpassen. Unsere Module zur Laerpositionierung verwenden einen gut sichtbaren roten oder einen grünen Laserstrahl, der mit einer bewährten Elektronik gesteuert wird. Die genauen Produkt- bzw. Leistungsdaten unserer Laser finden Sie unten auf dieser Seite. Alle Positionierlaser von SL Laser sind in verschiedenen Leistungsklassen erhältlich, die sich auf die Distanz und die Größe der Darstellung auswirken. Das kompakte und robuste Gehäuse der Laser ist elektrisch isoliert. Die Geräte zeigen eine konstante Ausgangsleistung, die über eine große Bandbreite in der Betriebstemperatur aufrechterhalten wird.

Linienlaser, Kreuzlaser und Kreislaser

Wir produzieren Linienlaser, Kreuzlaser oder Kreislaser, die Ihre Arbeitsprozesse beschleunigen und erleichtern. Senken Sie Ihre Produktionskosten mit einem Positionierlaser von SL Laser. Die Module zur Laserpositionierung werden auf Wunsch mit Halterung und Netzteil geliefert, lassen sich einfach montieren und in der Anwendung fokussieren.

SL Laser – seit mehr als 30 Jahren Experten für Laser zum positionieren.

Sie haben
Fragen?

Kontaktieren Sie uns.

Produkt- und Leistungsdaten für die Positionierlaser bei SL Laser

Diese Daten werden als Beispielangaben verwendet. Auf Wunsch lassen sich unsere Positionierlaser auf Ihren Bedarf anpassen.

Produktdaten Laser grün / rot

Laserfarbe Leistung DiodeAusgangsleistungFokussierbarOptik Laserklasse
grün10 mW< 1 mWjaLinie2M
grün10 mW< 1 mWjaKreuz2M
grün50 mW< 5 mWjaLinie3R
rot10 mW< 1 mWjaLinie2M
rot10 mW< 1 mWjaKreuz2M
Liniengenerator für Linienlänge 10°, 15°, 30°, 45°, 60°, 90°

System Spezifikationen der Positionierlaser

  • Mechanik
    Gehäuse Aluminium eloxiert, Abmessung (mm) Ø 30 x 88.5mm, Gewicht 300g inkl. Kabel
  • Optik
    Linie oder Kreuz, homogene Linie
  • Optische Eigenschaften grün
    Diodenlaser, Diodenleistung: 10 mW / 50 mW, Wellenlänge 520nm (grün), Lebensdauer: > 20.000 h
  • Optische Eigenschaften rot
    Diodenlaser, Diodenleistung: 10 mW,  Wellenlänge 635nm (rot), Lebensdauer: > 20.000 h
  • Laserklasse
    Klasse 2M bei 10 mW (Klasse 3R bei 50 mW) EN 60825-1:2015-07, IEC60825-1, EN762, 21CFR 1040, CE
  • Prüfung und Sicherheit
    Temperaturbereich 0°C… +50°C, Gehäuse IP 65, Schockbelastung 4 g
  • Elektrische Angaben
    Spannung 16-33 VDC (+)bn (-)bl (PE) gb/gn, Leistungsaufnahme 1 W, Zuleitung 5 m

Beratung zur Laserpositionierung bei SL Laser

Sie möchten mehr erfahren, ob und wie sich ein Positionierlaser in Ihrem Unternehmen einsetzen lässt?

Nehmen Sie bitte Kontakt auf für weitere Informationen. Unsere Experten beraten Sie gern und angepasst auf Ihre individuelle Situation

Positionierlaser Kreuz/Linie/Kreis FAQs

In welchen Farben kann ein Kreuz und eine Linie dargestellt werden?

In rot oder grün, wobei grün besser zu sehen ist.

Was ist bei der Installation der Positionierlaser Kreuz/Linie und Kreislaser zu beachten?

  • Entfernung zum Objekt
  • Ist das Positioniersystem im Lot oder schräg über der Fläche montiert
  • Welche Lichtverhältnisse herrschen vor
  • Wie lange soll die Kabelleitung sein
  • Gibt es Objekte, die im Weg stehen und eine Abschattung verursachen

Was ist der kleinste und größte Durchmessen für einen Kreis?

Kabeltrommeln und Fässer haben unterschiedliche Durchmesser.

Welche andere geometrischen Formen sollen angezeigt werden oder reichen mir ein Kreuz/Linie oder Kreis?

Es gibt Anwendungen, die mit einen Anschlag arbeiten. Hierfür kann ein Kreuz –oder zwei Linienlaser ausreichend sein.

Mit den Linienlasers kann auch ein Winkel dargestellt werden.

Wie lang soll die Laserlinie sein?

Die Linie kann von einigen mm bis etliche Meter sein, Sägewerke haben Linienlängen, die 6m und länger sind.

Der Positionierlaser Linie

Seit Jahrzehnten werden Positionierlaser Linie von Industrie und Handwerk genutzt, um schnelle und sichere Präzision beim Einsatz von Werkzeugen zu erzielen. Die Linie wird mit dem Linienlaser exakt abgebildet und erlaubt die Ausrichtung, Orientierung oder auch die Vorlage für eine Arbeit. Die Linienlaser ist je nach Distanz fokussierbar und wird ebenfalls je nach Bedarf mit unterschiedlicher Leistungsstärke geliefert.

Anwendungen für die Positionierlaser in Industrie und Handwerk

Der Positionierlaser Linie erlaubt exakte Sägearbeiten in der Bearbeitung und Erstellung von Holzfertigteilen in der Möbelindustrie vor Ort oder auf der Fertigungsstraße. Der Linienlaser wird ebenso zur Anzeige von Anschlaglinien und Schnittlinien in der Textilindustrie oder beim Maschinenbau verwendet wie generell in allen Branchen, um Objekte gleich welcher Art präzise auszurichten. Mit dem Positionierlaser Linie lassen sich Falzkanten so gut anzeigen wie Faltkanten in der Papierverarbeitung. Mit dem Positionierlaser Kreuz dagegen markieren Sie exakt Punkte für den Einsatz von z.B. Bohrmaschinen in der Metallindustrie.

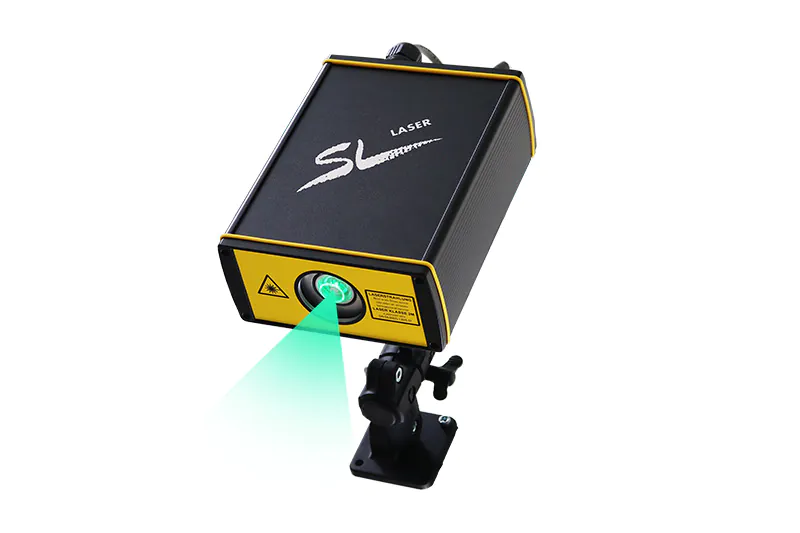

Der Kreis-Positionierlaser als Sonderform der Positions-Laser

Bei verschiedenen Produktions- und Bearbeitungsprozessen in der Holzindustrie, Möbelindustrie oder in der Textilindustrie müssen kreisrunde Objekte in verschiedenen Größen zusammengebaut, montiert, geschnitten oder positioniert werden. Mit unseren Lasern zum Positionieren wie dem Kreis-Positionierlaser lassen sich exakte Vorgaben projizieren, die sowohl bei der Fertigung wie der Ausrichtung von Objekten unschätzbare Dienste leisten.

Sei es bei der Produktion von Kabeltrommeln, dem Zuschnitt von Ballonhüllen in der Textilindustrie oder Werkstücken in der Kunststoffindustrie, Kunststoff-Fertigung oder der Gummiindustrie gehören exakt runde Markierungen bei der Arbeit zur Norm. Die Führung der Werkzeuge und die Ausrichtung von Objekten aller Art wird durch einen Kreis-Positionierlaser wesentlich erleichtert, beschleunigt, aber vor allem präzisiert.

Genaue Laserlinie mit dem Positionier-Laser Kreuz oder Positionierlaser Linie

Der Positionierlaser-Kreuz für Industrie und Handwerk

Der Kreuz-Positionierlaser ist ein wichtiges Instrument zur Referenzmarkierung von Bohrungen, Schnitten, Drucken oder anderen Bearbeitungsformen. Mit dem Positionierlaser Kreuz zeigen Sie Anlegewinkel an, markieren Ecken und Begrenzungen und nutzen das Kreuz zur exakten Positionierung von Werkzeugen, Maschinen oder Instrumenten.

Anwendungen der Positionierlaser Kreuz bei der CNC-Arbeit und mit BAZ

Ob im Handwerk oder in der Industrie, bei der Holzbearbeitung mit CNC oder beim Textildruck – überall, wo mit beweglichen Maschinen bzw. Maschinenköpfen gearbeitet wird, kommt der Kreuz-Positionierlaser zum Einsatz. Besonders die Positionierung der Sauger auf einem BAZ wird mit dem Positionierlaser Kreuz zu einem Kinderspiel. Die millimetergenaue Ausrichtung durch den Kreuz-Positionierlaser ermöglicht saubere Arbeit, ohne die Sauger zu beschädigen. Aber auch für Handwerksbetriebe aller Art, in der Möbelindustrie oder im Maschinenbau wird der Positionierlaser Kreuz benötigt, um Werkstücke, Bauteile oder Anschläge millimetergenau zu justieren und zu positionieren.
