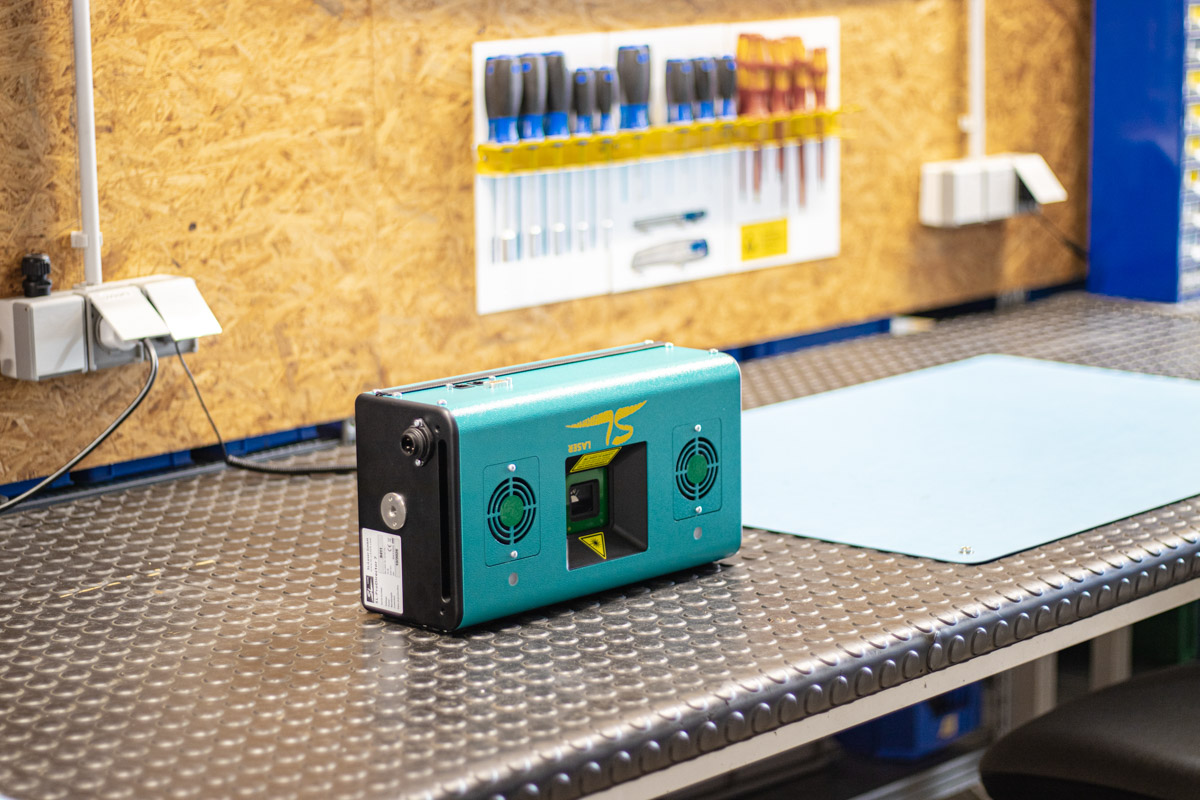

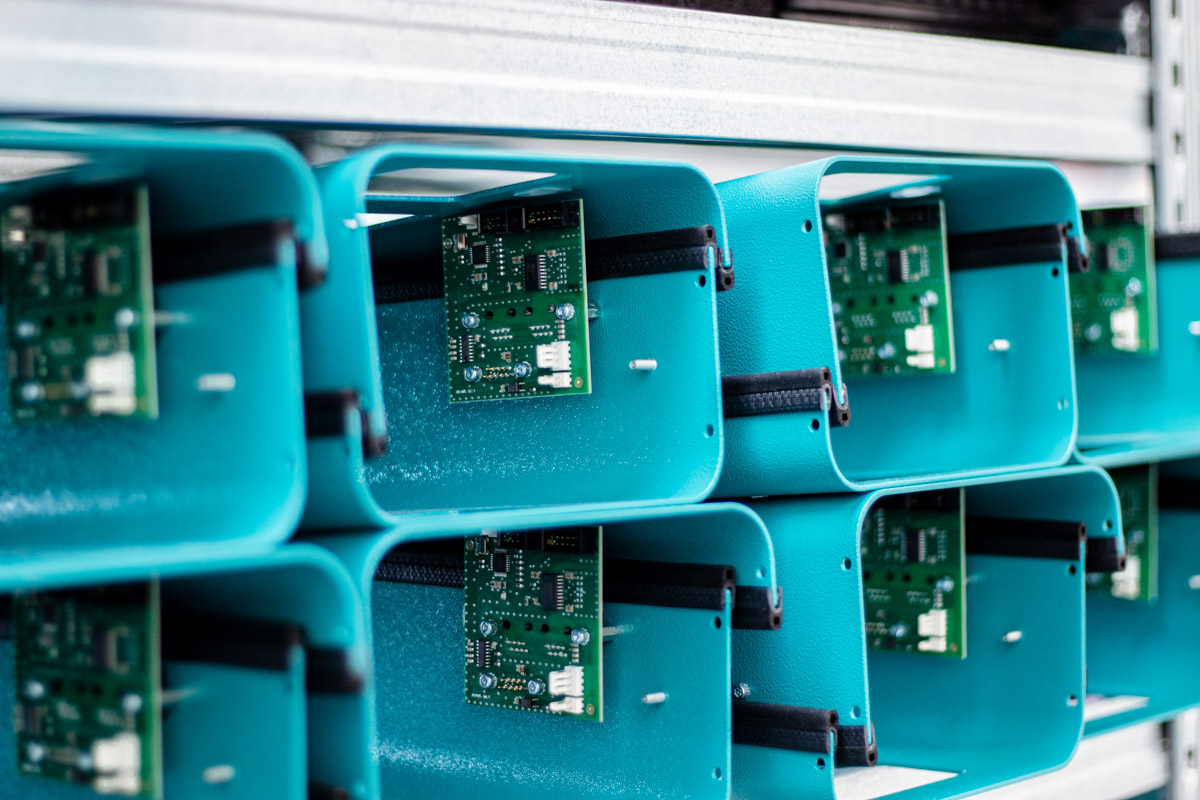

Das SL-Laser Produkt FAQ

In rot oder grün, wobei grün besser zu sehen ist.

Entfernung zum Objekt

Ist das Positioniersystem im Lot oder schräg über der Fläche montiert

Welche Lichtverhältnisse herrschen vor

Wie lange soll die Kabelleitung sein

Gibt es Objekte, die im Weg stehen und eine Abschattung verursachen

Kabeltrommeln und Fässer haben unterschiedliche Durchmesser.

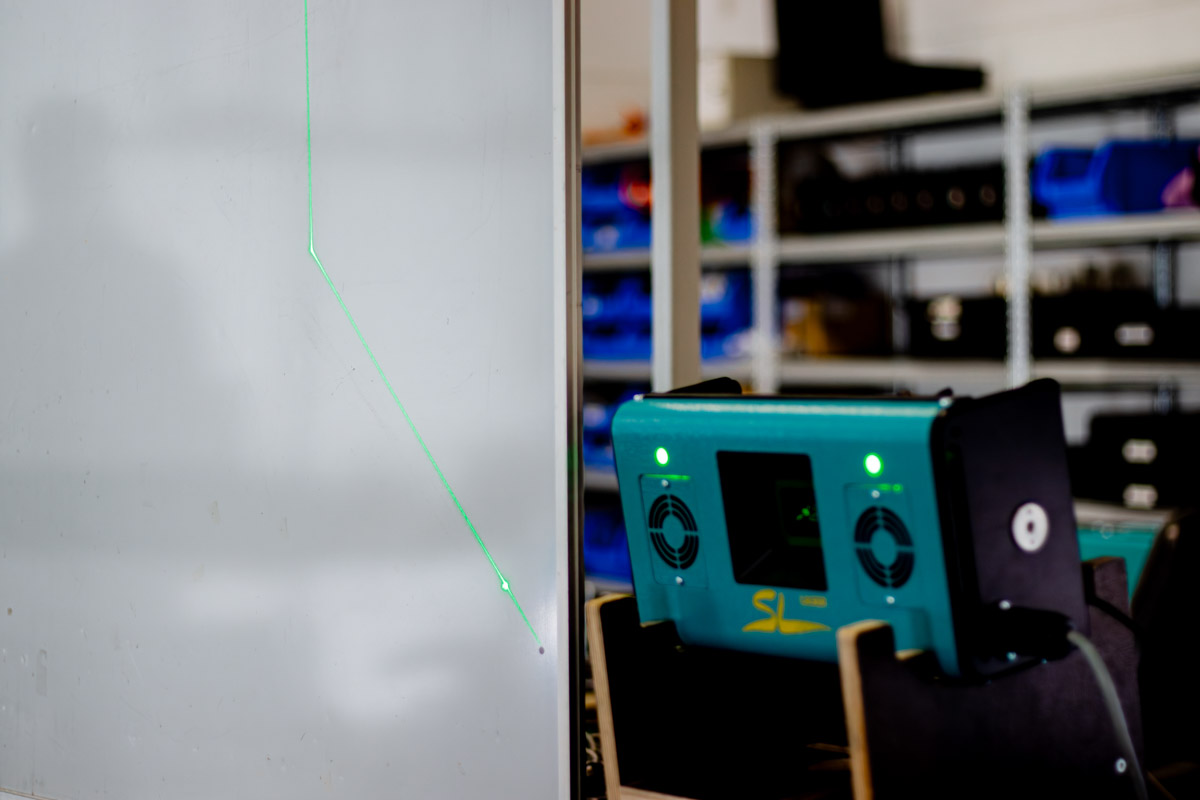

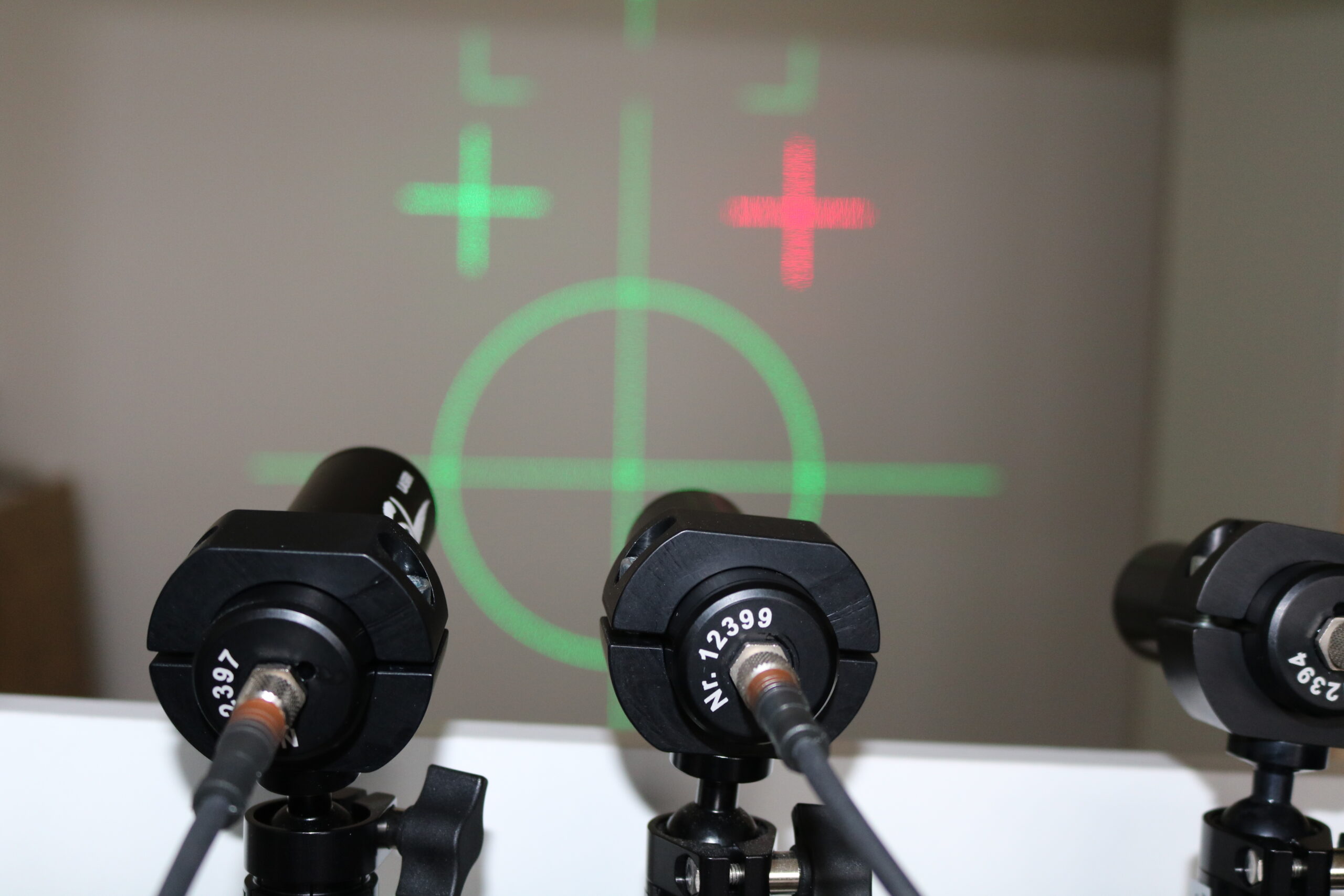

Es gibt Anwendungen, die mit einem Anschlag arbeiten. Hierfür kann ein Kreuz –oder zwei Linienlaser ausreichend sein.

Mit den Linienlasern kann auch ein Winkel dargestellt werden.

Die Linie kann von einigen mm bis etliche Meter sein, Sägewerke haben Linienlängen, die 6 m und länger sind.

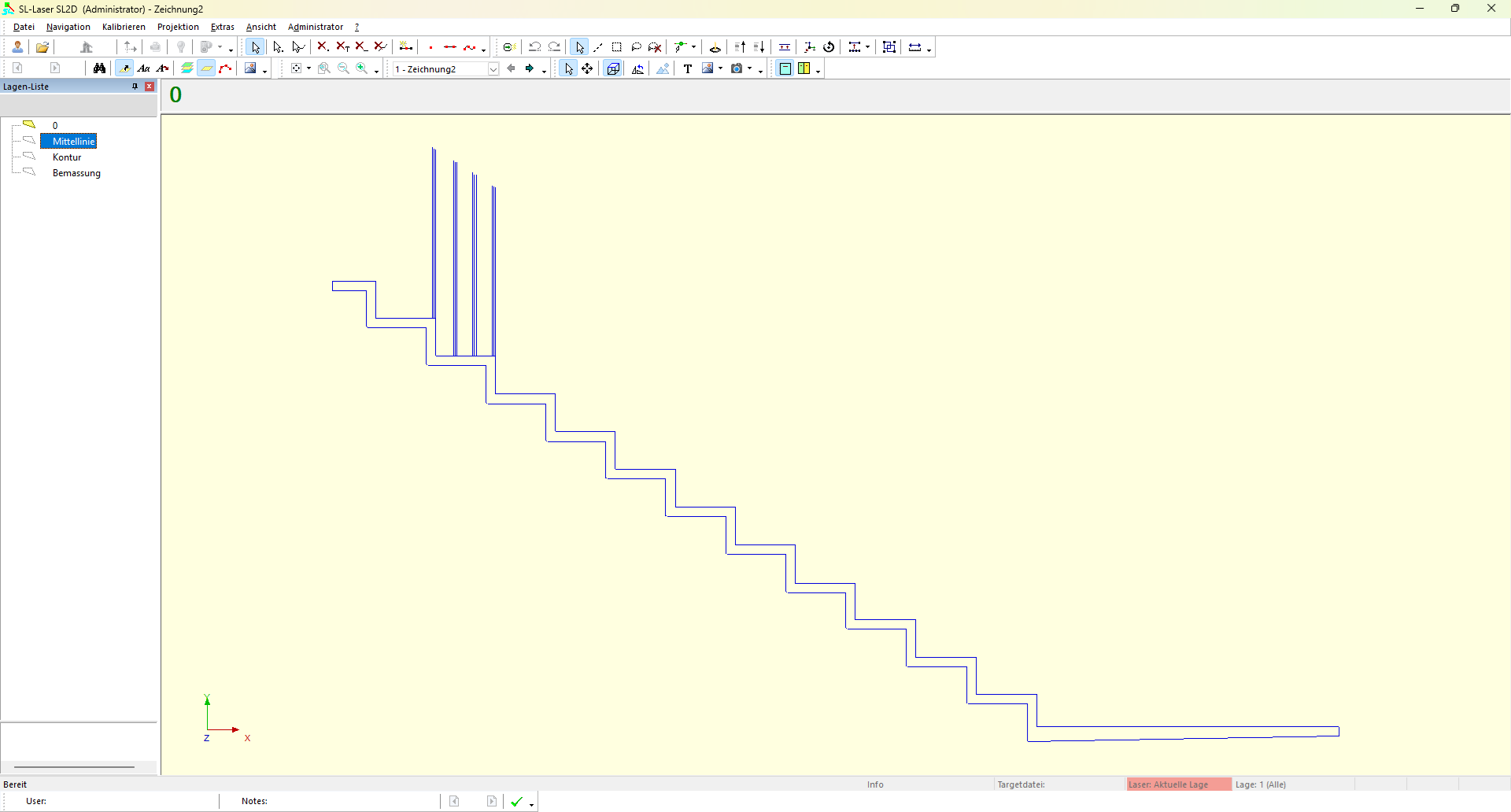

Nein, eine übliche eingebaut im PC reicht aus.

Ja, mit der können die Daten für die Produktion vorbereitet werden und dient zur Kontrolle, bevor diese endgültig für die Produktion freigegeben werden.

Ja, das System hat ein Modul für das Digitalisieren. Damit kann ich Verläufe von Kabelstränge digitalisieren als Beispiel. Der Laser gibt kein Kreuz aus und mit der Fernbedienung kann ich den Weg digitalisieren und habe dann eine Datei, die dann in der Produktion dieses digitale Muster projiziert.

Ja! Es besteht die Möglichkeit ein Ansichtsfenster dafür zu nutzen. Dort können PDF, JPG, PNG, BMP oder einfach nur Text angezeigt werden. Es dient dem Anwender als zusätzliche Erklärung für die Zeichnung oder den Abschnitt.
Optional kann diese Ansicht auf einem separatem Monitor angezeigt werden, falls der Arbeitsplatz vom Bildschirm-PC weit entfernt ist. Kleine Bezeichnungen in der Zeichnung können auf das Werkzeug projiziert werden.

Von Windows 7 bis Windows 11 einsetzbar.

Auf der Softwareoberfläche gibt es einen Steuerbereich, denn der Kunde selber erstellen kann. Er kann Funktionen zusätzlich installieren, ändern oder löschen. Er kann den Steuerbereich für eine Anwendung abspeichern und einen weiteren generieren für eine andere Anwendung. Somit ist der Kunde maximal flexibel bei seinen Anwendungen.

Der Kunde erhält die gleiche Version, die er beim Kauf erhalten hat.

Standard PC. Ein i5 Prozessor mit USB Anschlüssen reicht aus

IGES, DXF, DWG, HPGL, ULB, CSV, TPS, CNC, WUP und auf Anfrage kann das ein oder andere Datenformat implementiert werden.

Ja! Diese werden in einem Punkt bei den Einstellungen eingetragen. Es werden unterschiedliche Rechte für die Mitarbeiter definiert. Vom Administrator bis Low-Level ist alles möglich.

Nein, eine übliche eingebaut im PC reicht aus.

Ja, mit der können die Daten für die Produktion vorbereitet werden und dient zur Kontrolle, bevor diese endgültig für die Produktion freigegeben werden.

Ja, das System hat ein Modul für das Digitalisieren. Damit kann ich Verläufe von Kabelstränge digitalisieren als Beispiel. Der Laser gibt kein Kreuz aus und mit der Fernbedienung kann ich den Weg digitalisieren und habe dann eine Datei, die dann in der Produktion dieses digitale Muster projiziert.

Ja! Es besteht die Möglichkeit ein Ansichtsfenster dafür zu nutzen. Dort können PDF, JPG, PNG, BMP oder einfach nur Text angezeigt werden. Es dient dem Anwender als zusätzliche Erklärung für die Zeichnung oder den Abschnitt.
Optional kann diese Ansicht auf einem separatem Monitor angezeigt werden, falls der Arbeitsplatz vom Bildschirm-PC weit entfernt ist. Kleine Bezeichnungen in der Zeichnung können auf das Werkzeug projiziert werden.

Von Windows 7 bis Windows 11 einsetzbar.

Auf der Softwareoberfläche gibt es einen Steuerbereich, denn der Kunde selber erstellen kann. Er kann Funktionen zusätzlich installieren, ändern oder löschen. Er kann den Steuerbereich für eine Anwendung abspeichern und einen weiteren generieren für eine andere Anwendung. Somit ist der Kunde maximal flexibel bei seinen Anwendungen.

Der Kunde erhält die gleiche Version, die er beim Kauf erhalten hat.

Standard PC. Ein i5 Prozessor mit USB Anschlüssen reicht aus

IGES, DXF, DWG, HPGL, ULB, CSV, TPS, CNC, WUP und auf Anfrage kann das ein oder andere Datenformat implementiert werden.

Ja! Diese werden in einem Punkt bei den Einstellungen eingetragen. Es werden unterschiedliche Rechte für die Mitarbeiter definiert. Vom Administrator bis Low-Level ist alles möglich.

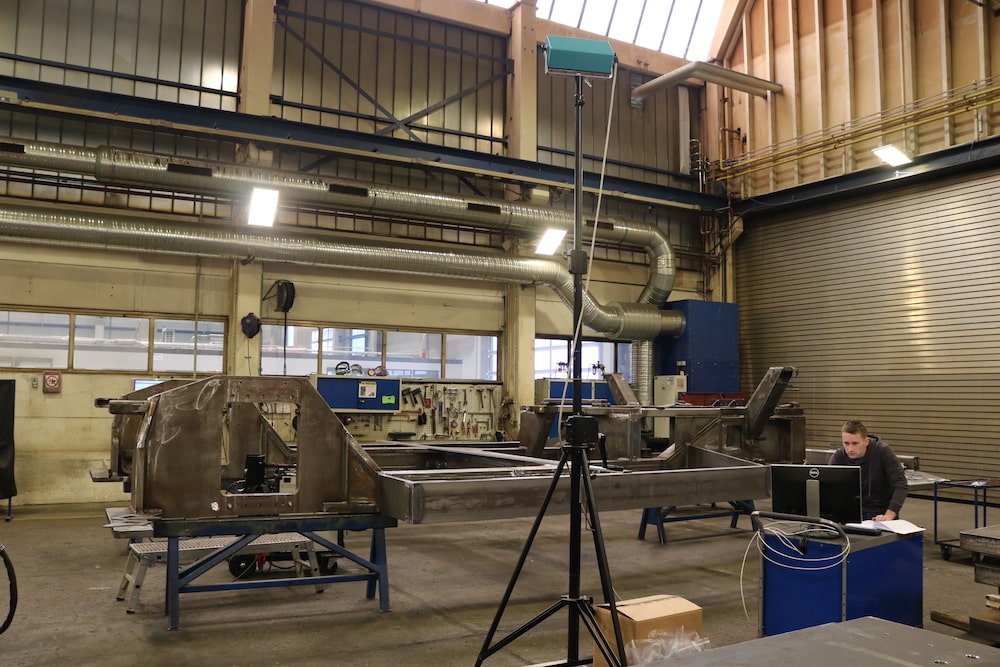

Auf allen üblichen Rechnern unter Windows, Laptop oder Tablet. Das Tablet dient auch als Fernsteuerung für den ProCollector.

Nein! Die Software benötigt keine Updates.

Ja, diese kann offline bearbeitet werden. Die Software funktioniert einmal in Verbindung mit dem ProCollector, als Aufmaß oder später offline für Ergänzungen der Zeichnung.

Von Windows 7 bis Windows 11 einsetzbar.

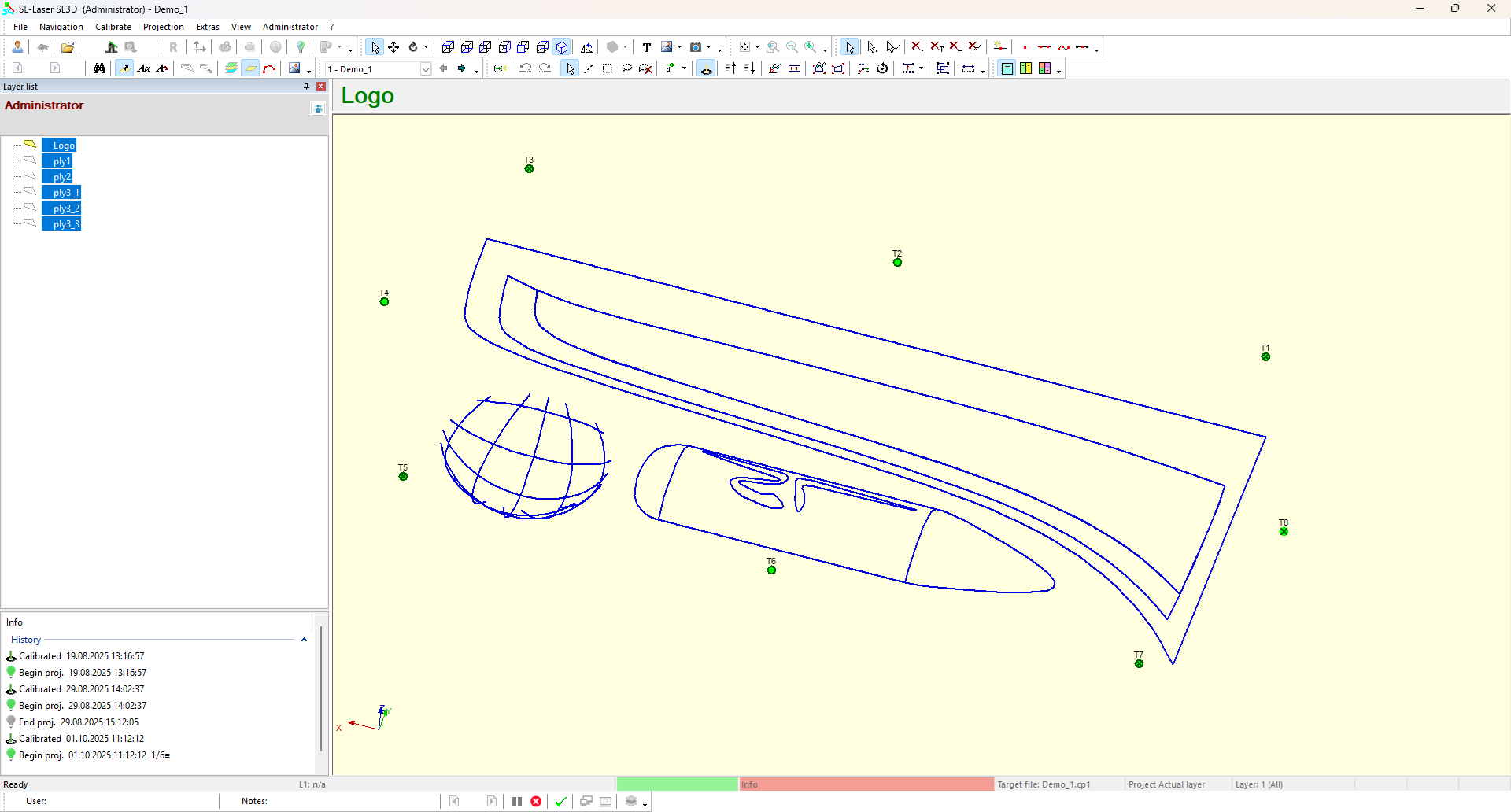

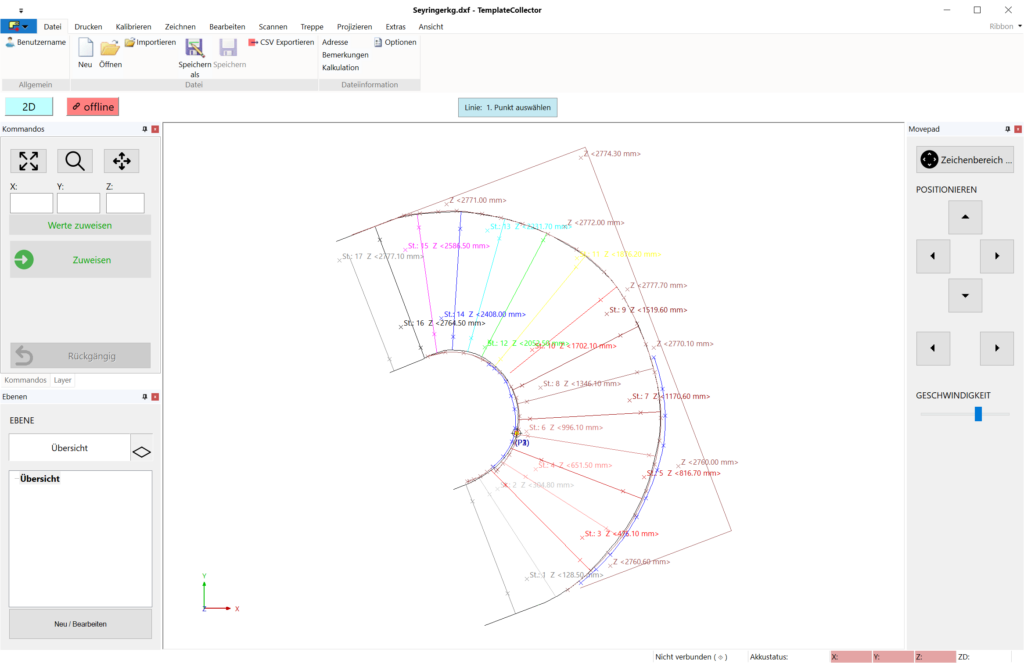

Grundsätzlich wird die Software für ein Aufmaß benutzt. Weitere Funktionen sind Linien schneiden, löschen, Bemerkungen eingeben, Polygon schließen, Rechtecke erstellen, Punkt auf Linie einbauen, kleine Änderungen, die die Zeichnung betreffen sind möglich.

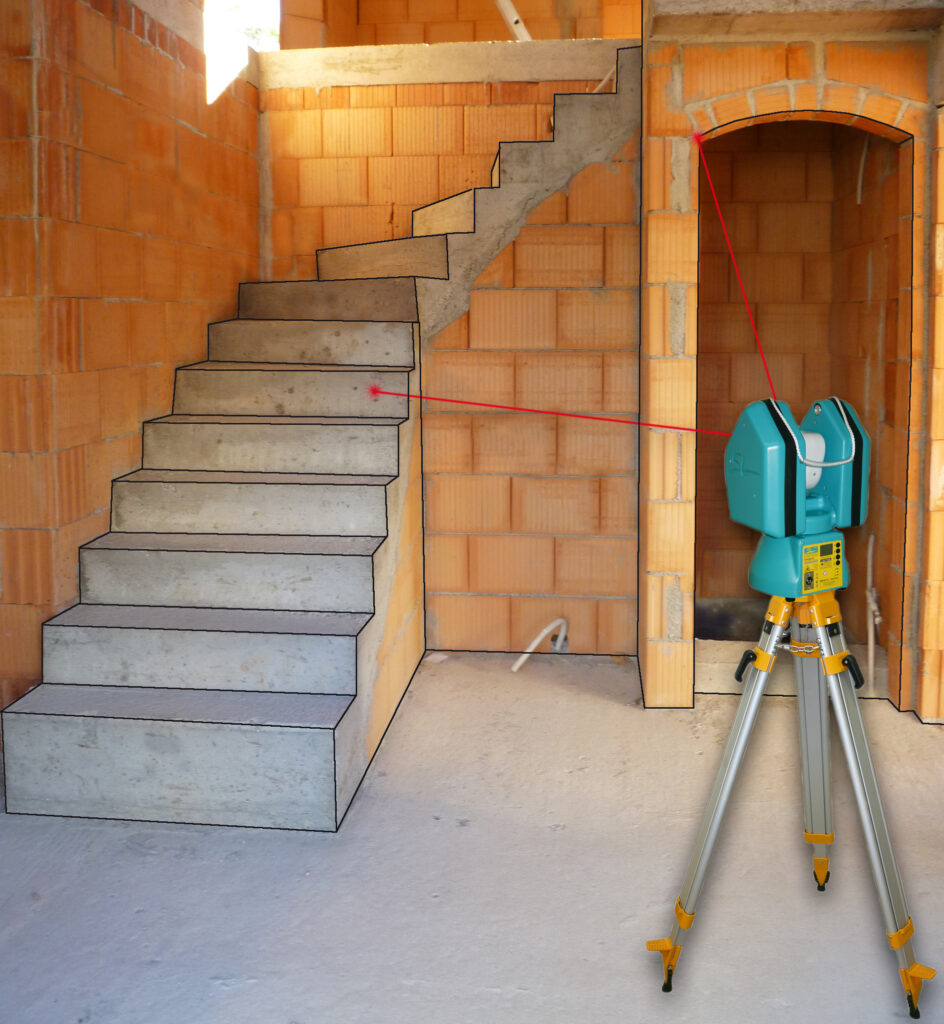

Die Software hat eine Scanfunktion. Mit der können Sie als Beispiel eine komplette Wand scannen und somit das Profil der Wand erfassen. Sie können mit Hilfe der Software auch Punkte oder Schnittpunkte auf den Flächen projizieren.

Der Kunde erhält die gleiche Version, die er beim Kauf erhalten hat.

DXF

Beim Kauf eines ProCollectors erhalten Sie gleichzeitig eine Lizenz.

Sind in diesem Programm nicht vorhanden. Der Benutzer hat alle Rechte in der Software.

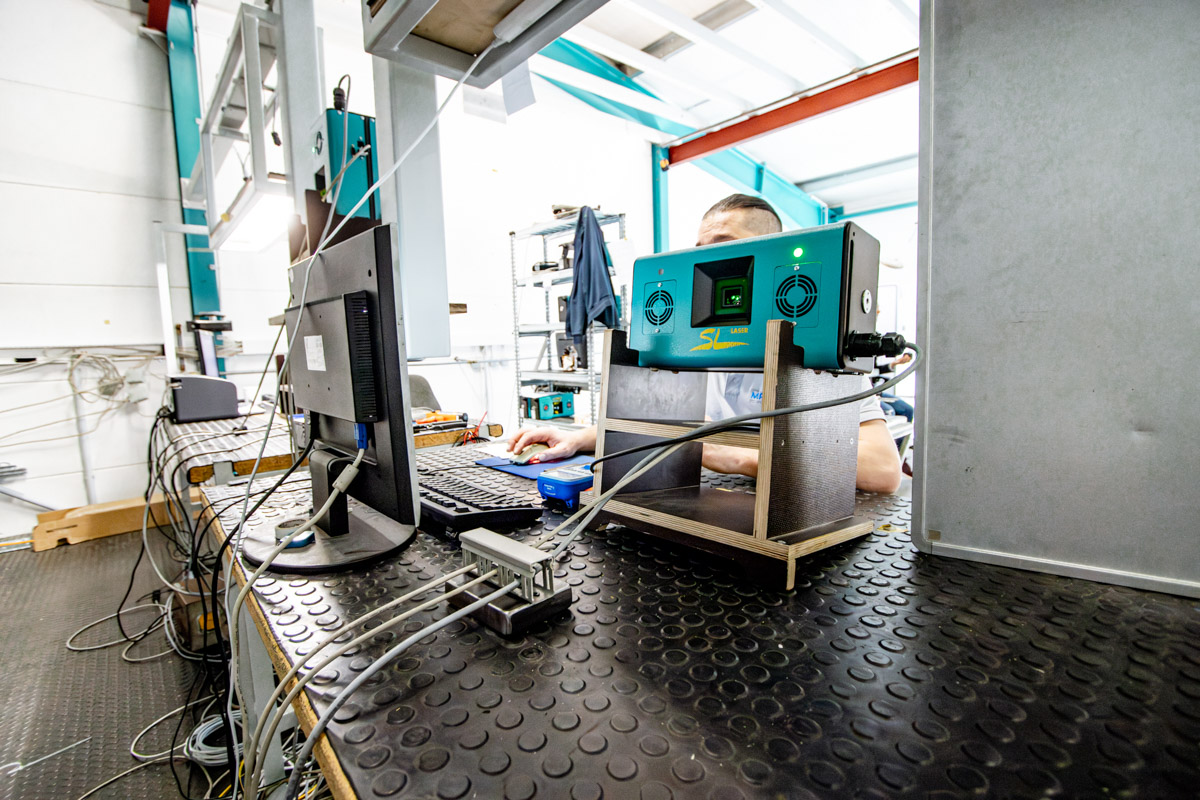

Nein, eine übliche eingebaut im PC reicht aus.

Ja, mit der können die Daten für die Produktion vorbereitet werden und dient zur Kontrolle, bevor diese endgültig für die Produktion freigegeben werden.

Ja, wenn diese vorab in IGES oder STEP konvertiert wurden.

Ja! Es besteht die Möglichkeit ein Ansichtsfenster dafür zu nutzen. Dort können PDF, JPG, PNG, BMP oder einfach nur Text angezeigt werden. Es dient dem Anwender als zusätzliche Erklärung für die Zeichnung oder den Abschnitt.
Optional kann diese Ansicht auf einem separatem Monitor angezeigt werden, falls der Arbeitsplatz vom Bildschirm-PC weit entfernt ist. Kleine Bezeichnungen in der Zeichnung können auf das Werkzeug projiziert werden.

Von Windows 7 bis Windows 11 einsetzbar.

Der Kunde erhält die gleiche Version, die er beim Kauf erhalten hat.

Standard PC. Ein i5 Prozessor mit USB Anschlüssen reicht aus.

IGES, STEP, DXF, APT, PLY, SL, GSI, XML

Ja! Diese werden in einem Punkt bei den Einstellungen eingetragen. Es werden unterschiedliche Rechte für die Mitarbeiter definiert. Vom Administrator bis Low-Level ist alles möglich.

4 stehen zur Verfügung.

Nein! Ein Verständnis für Zeichnungen und eine Vorab-Vorbereitung welche Linienzüge ich auf meinem Werkzeug mit dem Laser anzeigen möchte ist die Grundlage, um die Software nutzen zu können.
Die Software ist einfach zu bedienen und viele Schritte erklären sich von selbst.

Im SL Format, dieses wird auch von der SL3D Software unterstützt. DXF und PLY sind auch möglich abzuspeichern.

Ja, wenn diese vorab in IGES oder STEP konvertiert wurden. PLY Daten werden auch geöffnet.

Ja! Es besteht die Möglichkeit ein Ansichtsfenster dafür zu nutzen. Dort können PDF, JPG, PNG, BMP oder einfach nur Text angezeigt werden. Es dient dem Anwender als zusätzliche Erklärung für die Zeichnung oder den Abschnitt.

Von Windows 7 bis Windows 11 einsetzbar.

Der Kunde erhält die gleiche Version, die er beim Kauf erhalten hat.

Standard PC. Ein i5 Prozessor reicht aus.

STEP, IGES, DXF, PLY, SL, SLX, APT, GSI, .txt, XML

• Modul 1 ist fast identisch mit der SL3D Software. Die Daten werden optimiert und für die Produktion zur Verfügung gestellt.
• Modul 2 dient dazu Daten für die Projektion zu erstellen. Dies können Linienzüge, Kurven, Punkte sein, die aus einer vorhandenen Zeichnung entnommen werden und dann für die Produktion vereinfacht werden.
• Modul 3 dient dazu wiederkehrende Bauteile in einer Bibliothek abzuspeichern als vereinfachte Darstellung. Das Programm scannt die Originalzeichnung und vereinfacht diese Bauteile.

Grün

Auch dies ist möglich. Hier ist zu beachten, welche Anwendung Sie nutzen und welche Maße zur Verfügung stehen, um die verschiedenen Applikationen abzudecken.

Ja, bei großen Applikationen werden die Laser miteinander verbunden. Bei sehr langen Bahnen, speziell bei der Fertigteilproduktion für Beton, wird der Laser auf einem Schienenwagen-System montiert. Hier wird er in den Schienen mit einer Fernsteuerung zu den verschiedenen Positionen bewegt.

Zuerst sollten die Maße der Applikation oder des Arbeitstisches bekannt sein. Anschließend sollte die Distanz zwischen der Tischoberfläche und der Unterkante des Projektors bei den in Frage kommenden Montagepunkten des Lasers gemessen werden. Aus dieser Entfernung wird kalkuliert, ob ein Laser den Arbeitsbereich ausleuchten kann.

Die Daten können HPGL, PLT, DXF, DWG, IGES, STEP, ULB, ISO-Daten oder andere Formate sein. Wir schauen uns die Formate mit dem Kunden vorher an und besprechen diese. Filter für Sonderformate können nach Rücksprache mit dem Kunden eventuell erstellt werden.

Für die Projektion liefert die SL Laser die Software. Sie als Kunde haben schon vorbereitete Daten aus einem CAD Programm. Diese werden mit der SL Software für die Projektion eingelesen.

Grün ist 4x besser zu sehen für das menschliche Auge als Rot.

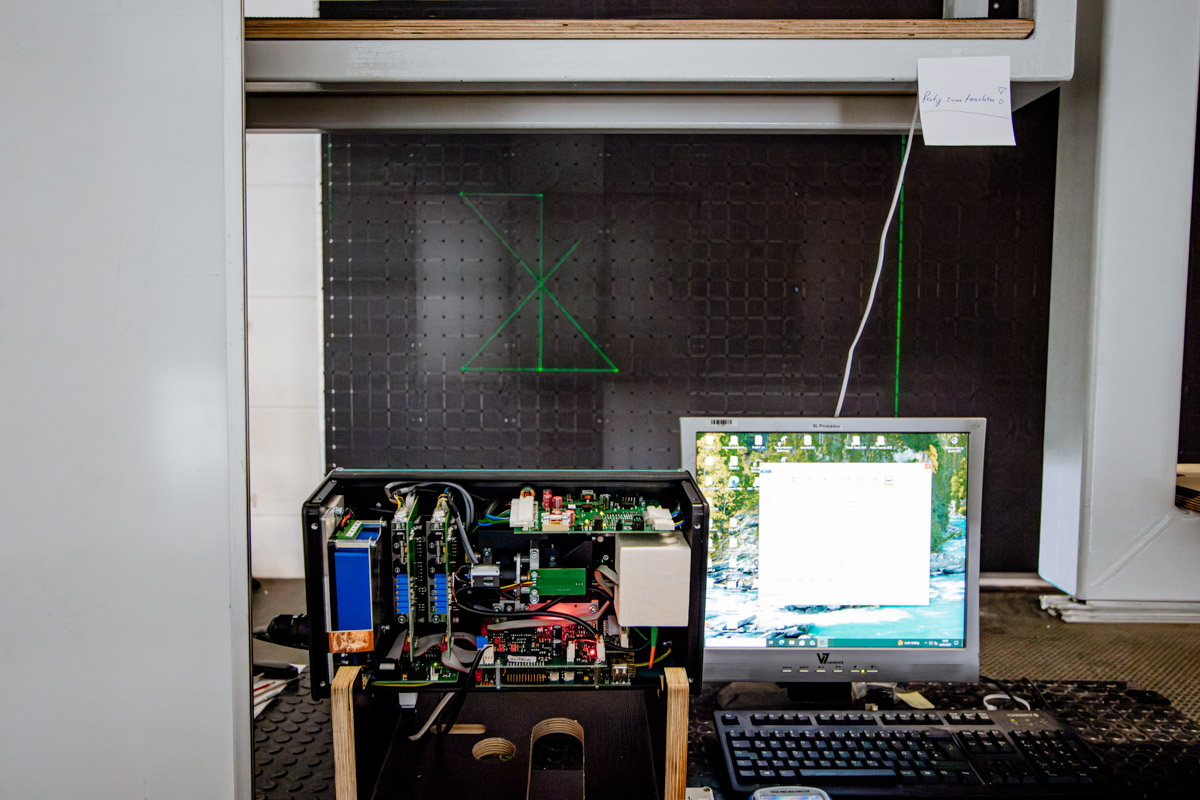

Wir haben eine Ein-Knopf-Fernbedienung sowie eine 8-Knopf-Fernbedienung mit und ohne Joystick. Ferner bieten wir eine Schwenkvorrichtung für den Laser an, damit sich der Laser auch bei unterschiedlichen Bauteilen in die Richtung der Projektion dreht. Interessant ist die Mobile Station (Mobile Workstation), mit der der Laser von Ort zu Ort eingesetzt wird. Damit wird der Laser zur Applikation gebracht. Schienensysteme sowie etliche Targets und Kalibrierpunkte befinden sich auch in unserem Sortiment.

Das ist durchaus möglich. Dabei hängt es davon ab, welche Menge an Informationen zur Verfügung stehen, um die Projektionen anzeigen zu lassen. Wir empfehlen die Projektionen auf Lagen zu legen, so dass jede einzelne Projektion nacheinander zu schalten ist oder nach Bedarf alle auf einmal anzeigen zu lassen.

Das wird immer wieder durchgeführt, um große Bereiche z.B. im Flugzeugbau abzudecken. In anderen Situationen hat sich aber auch das Schienensystem bewährt. Hierbei fährt der Projektor ferngesteuert zwischen den verschiedenen Bereichen hin und her. Die optimale Lösung finden wir im Einzelfall für Sie heraus.

Sie benötigen die Daten aus Ihrem CAD-Programm. Wir haben für die verschiedenen Branchen eine jeweils optimierte Software erstellt, die Ihnen die Arbeit erleichtert und viele Bedienschritte abnimmt.

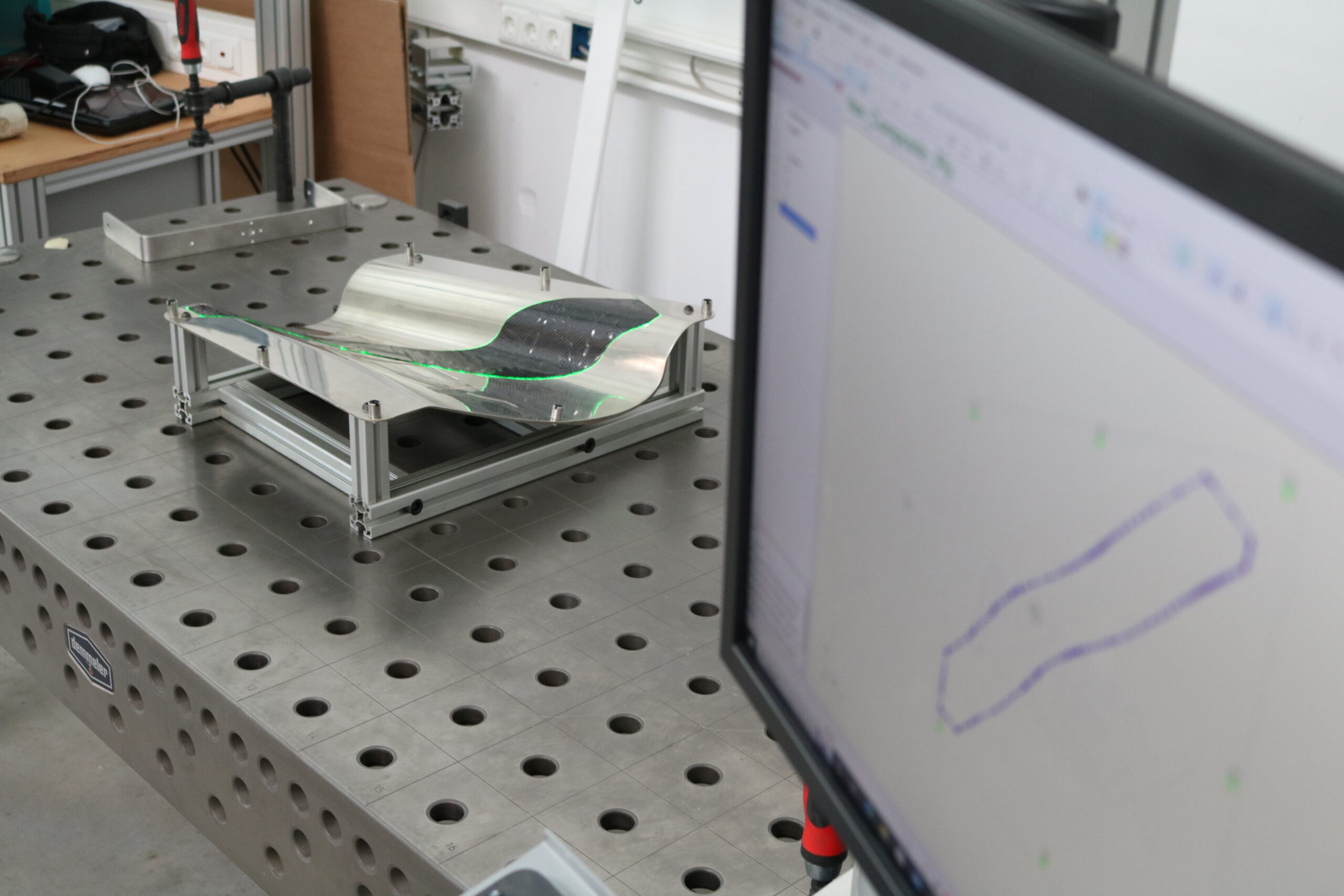

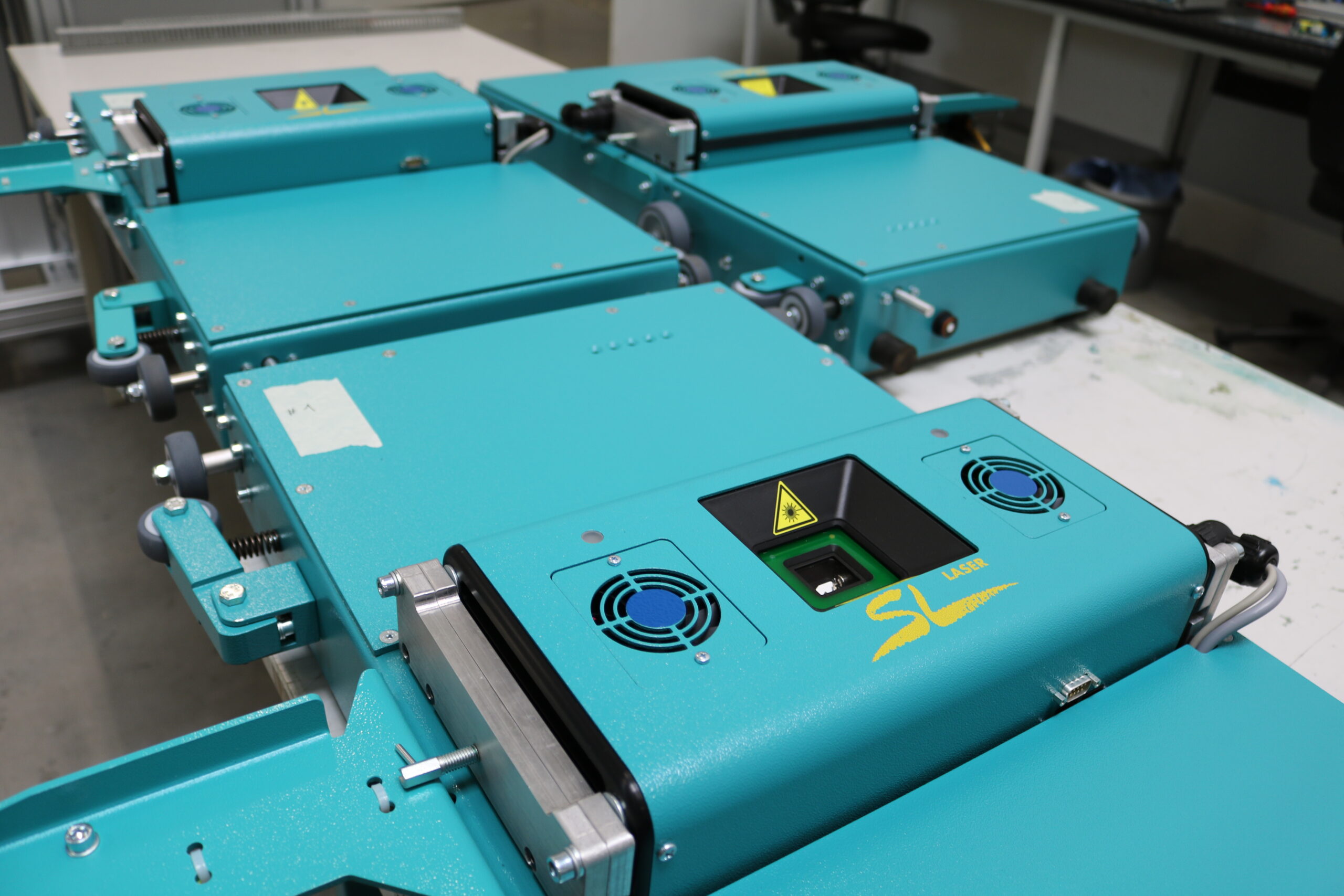

Der ProDirector 7 MR (Mid Range) erzielt seine höchste Präzision im mittleren Bereich zwischen 6 m bis 8 m. Für darüber hinausgehende Distanzen empfehlen wir den ProDirector 7 LR (Long Range).

Die SL Laserprojektoren sind bereits für eine ganze Reihe von Formaten vorbereitet. Sie können problemlos mit STEP, ULB, ISO, PLT, DXF, DWG, IGES oder auch HPGL umgehen. Weitere Sonderformate lassen sich meist von uns erstellen.

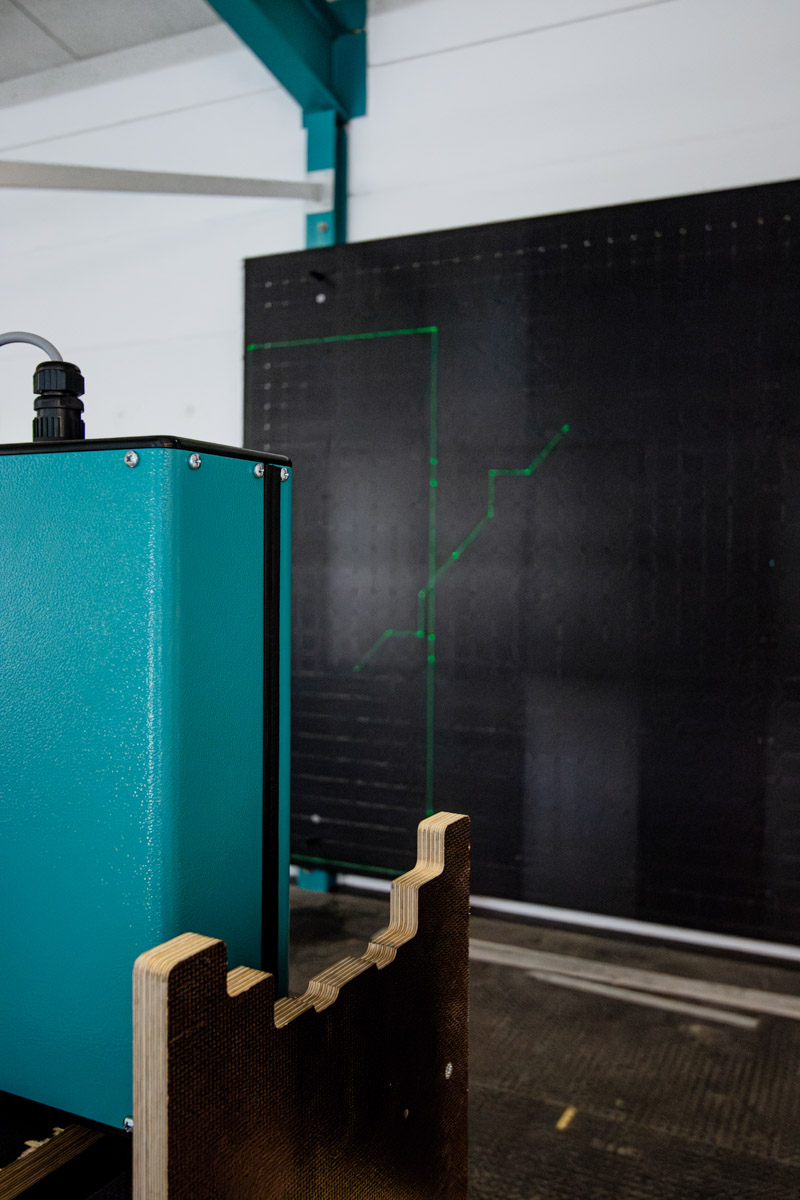

Der Projektor projiziert in grün.

Das grüne Laserlicht ist etwa viermal besser zu erkennen.

Wir haben verschiedene Fernbedienungen für Sie, so eine 1-Knopf- oder eine 8-Knopf-Fernbedienung mit Joystick. Mit der praktischen Schwenkvorrichtung lässt sich der Projektor für verschiedene Projektionsrichtungen anpassen. Mit der mobilen Werkstation lassen sich die Projektoren von Bauteil zu Bauteil in einer Halle einsetzen. Zusätzlich bieten wir Ihnen das Schienensystem für große Bauteile oder lange Tische an. In unserem Angebot halten wir Targets und Kalibrierpunkte bereit und können Sie auch mit Handgeräten zur Projektion versorgen.

Mit den Maßen der jeweiligen Applikation (Bauteils) oder des Werktisches und der Distanz zwischen der Unterkante des Lasers und der Arbeitsoberfläche lässt sich ermitteln, ob der Projektor den gesamten Arbeitsbereich abdeckt oder weitere Systeme benötigt bedienen werden.

Mit unserer Software SL Assembly lassen sich die Daten für die Projektion spielend leicht erstellen. Oder aber, Ihr CAD-Programm kann die wichtigen Konturen übermitteln. In der Schulung erfahren Sie, wie das funktioniert.
