Laser in der Fertigung
- Laser in der Fertigung automatisieren Positionier- und Projektionsprozesse und steigern Präzision sowie Effizienz.
- Lasertechnik für die Fertigung reduziert Fehlerquoten und erhöht die Prozesssicherheit nachhaltig.
- Laser in der Fertigungstechnik erleichtern Qualitätsmanagement, Dokumentation und Wiederholgenauigkeit.
- Moderne Lasersysteme sichern einen messbaren Wettbewerbsvorteil in industriellen und handwerklichen Branchen.
Weltweit unterstützen tausende Systeme von SL Laser Unternehmen beim Einsatz von Lasern in der Fertigung. Laserprojektoren wie der ProDirector 7 sowie leistungsfähige Positionierlaser zählen zu den etablierten Werkzeugen moderner Fertigungstechnik mit Laser. Sie optimieren Arbeitsabläufe, erhöhen die Genauigkeit und reduzieren Rüstzeiten deutlich.
Die Umstellung auf Lasertechnik für die Fertigung erfolgt schnell und prozesssicher. Die Software ist intuitiv bedienbar, branchenspezifisch ausgelegt und lässt sich problemlos in bestehende Produktionsumgebungen integrieren. Mitarbeitende arbeiten nach kurzer Einarbeitung sicher und effizient. Die Systeme sind robust, wartungsarm und für anspruchsvolle industrielle Einsatzbedingungen ausgelegt.
Passende Produkte für für die Fertigung
Laser Projektor ProDirector 7
Der ProDirector 7 projiziert unter der Decke, die nächsten Arbeitsschritte oder ganze Baupläne aus dem 2D-CAD- oder 3D-CAD-System auf die Werkstücke. Für Distanzen vom Laser zur Applikation bis zu 6 m einsetzbar.
Laser Projektor ProDirector 7 MR
Der ProDirector 7 MR ist die ideale Erweiterung um einen Projektor für mittlere Distanzen zwischen 6 m und 8 m. Somit ist der MR das Bindeglied zwischen dem ProDirector 7 und dem ProDirector LR!
Laser Projektor ProDirector 7 LR
Der ProDirector 7 LR ist die perfekte Erweiterung für große Distanzen und wird bei Entfernungen von bis zu 10 m zum Objekt eingesetzt. Das System erreicht durch seine Intensität eine perfekte Projektion.
Produkt- und Leistungsdaten
für den Laser Projektor ProDirector 7 bei SL Laser
Spezifikationen des Systems
Positioniergenauigkeit
±0,35 mm bei einer Projektionsfläche von 4,5 m x 4,5 m und 4 m Abstand (entspricht 60°)
Projektionsfeld
Horizontal: max. 80°, Vertikal: max. 70°
Laser
Grün: 520-525 nm, FC-Lasermodul
Laserklasse 5 mW
International: Klasse 2M nach IEC/EN 60825-1:2015-07, CE-zertifiziert
USA: Class IIIa nach 21CFR 1040 (CDRH)
Stromversorgung
80-240 VAC 50/60 Hz
Maße
Länge: 355 mm, Breite: 120 mm, Höhe: 190 mm, Gewicht: 5,8 kg
Unsere Positionierlaser für die Fertigung
Positionierlaser PL30-F grün
- bis zu 50 mW
- Linie, Kreuz oder Punkt
- fokussierbar
Positionierlaser PL-ABPH600 grün
- bis zu 100 mW
- Linie, Kreuz und weitere Optiken
- fokussierbar
Kreislaser PL-C1 grün
- bis zu 50 mW
- Kreis
Positionierlaser PL30-F rot
- bis zu 10 mW
- Linie, Kreuz und weitere Optiken
- fokussierbar
Positionierlaser PL-ABPH600 rot
- bis zu 200 mW
- Linie-, Kreuz- und weitere Optiken
- fokussierbar
Kreislaser PL-C1 rot
- bis zu 50 mW
- Kreis
Produkt- und Leistungsdaten
für den Positionierlaser bei SL Laser
System Spezifikationen der Positionierlaser
Mechanik
Gehäuse Aluminium eloxiert, Abmessung (mm) Ø 30 x 88.5mm, Gewicht 300g inkl. Kabel
Optik
Linie oder Kreuz, homogene Linie
Optische Eigenschaften grün
Diodenlaser, Diodenleistung: 10 mW / 50 mW, Wellenlänge 520nm (grün), Lebensdauer: > 20.000 h
Optische Eigenschaften rot
Diodenlaser, Diodenleistung: 10 mW, Wellenlänge 635nm (rot), Lebensdauer: > 20.000 h
Laserklasse
Klasse 2M bei 10 mW (Klasse 3R bei 50 mW) EN 60825-1:2015-07, IEC60825-1, EN76–2, 21CFR 1040, CE
Prüfung und Sicherheit
Temperaturbereich 0°C… +50°C, Gehäuse IP 65, Schockbelastung 4 g
Elektrische Angaben
Spannung 16-33 VDC (+)bn (-)bl (PE) gb/gn, Leistungsaufnahme 1 W, Zuleitung 5 m
Sie haben Fragen?
Kontaktieren Sie uns – wir sind für Sie da. Unser Kundenservice steht Ihnen mit persönlicher Beratung und individuellem Support gerne zur Seite.
Laser in der Fertigungstechnik
ProDirector 7 und Positionierlaser im Branchenvergleich

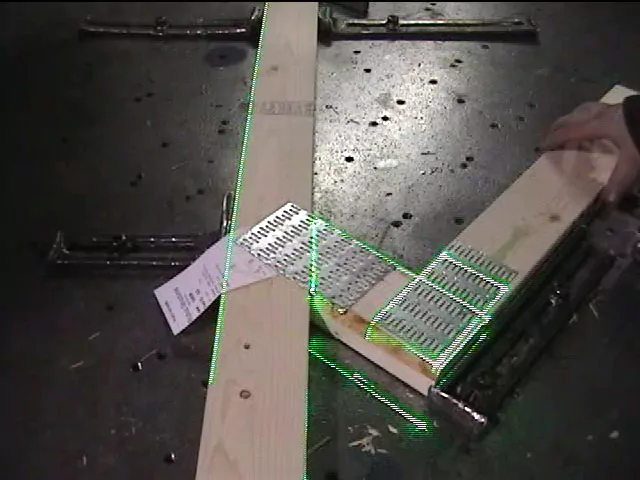

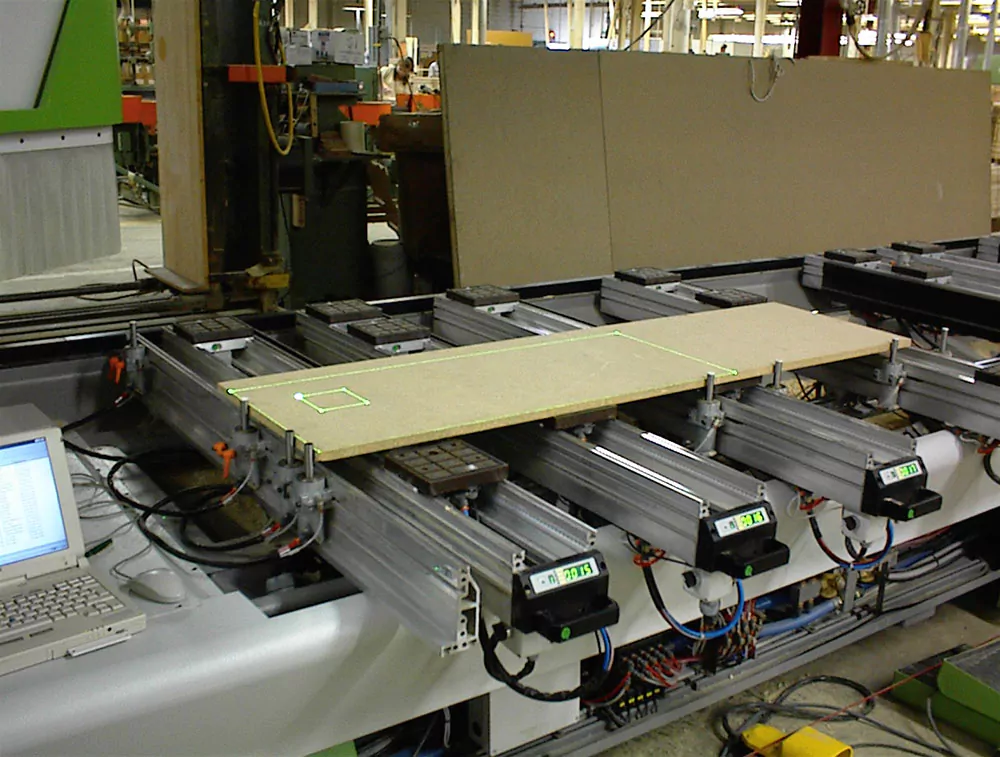

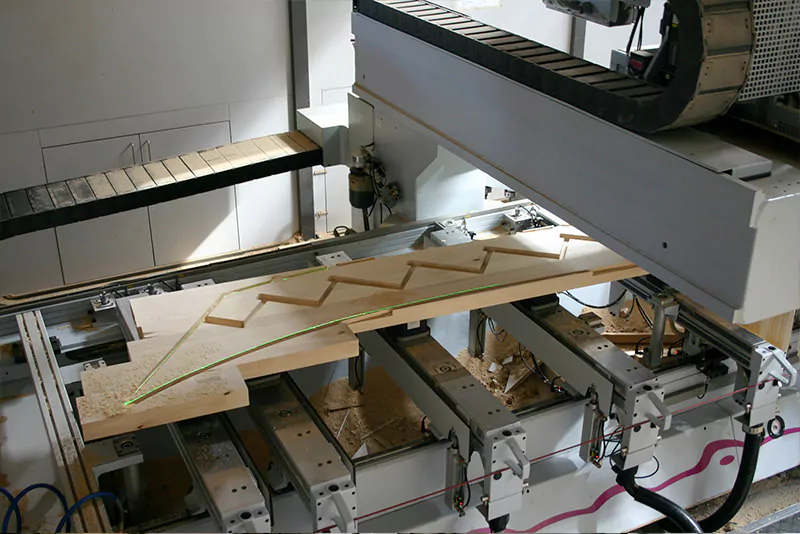

Seit den späten 1980er-Jahren werden Laser in der Fertigung erfolgreich in der Holzbearbeitung eingesetzt. Laserprojektionen ermöglichen die millimetergenaue Positionierung von Werkstücken und Saugern an CNC-Oberfräsen. Beschädigungen, Ausschuss und Nacharbeit werden reduziert.

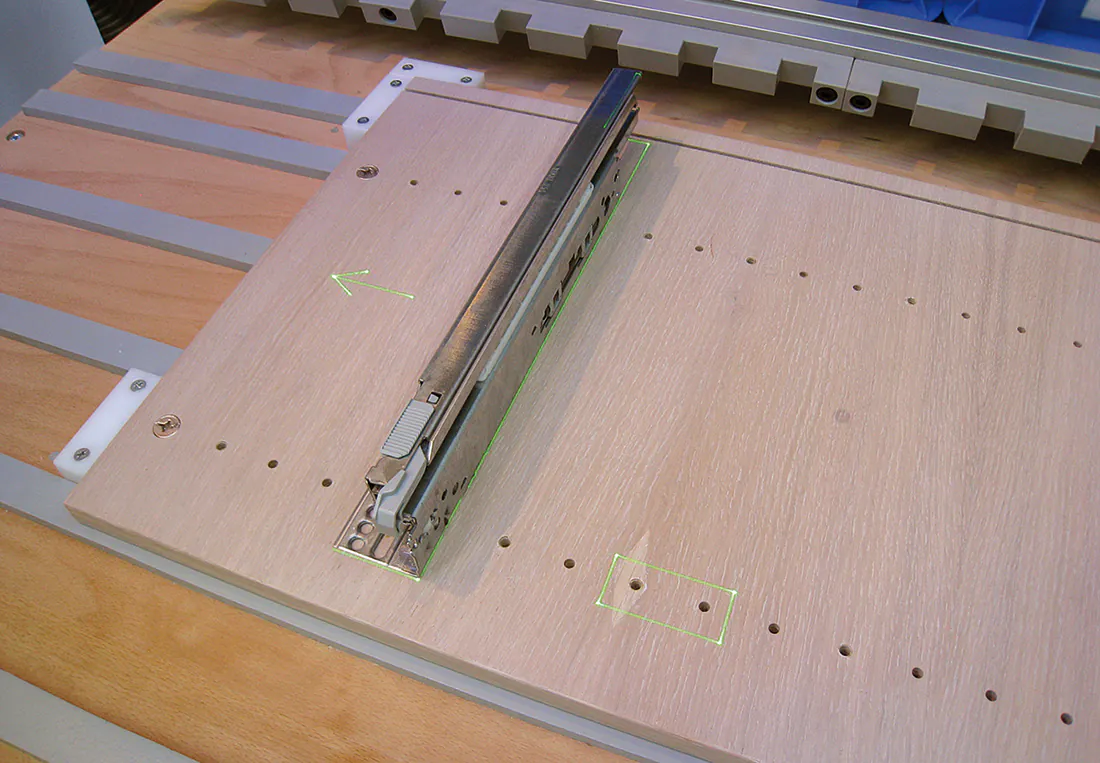

In der Möbelproduktion unterstützt die Lasertechnik für die Fertigung die exakte Projektion von Beschlagpositionen. Das spart Zeit, erhöht die Wiederholgenauigkeit und sichert eine gleichbleibend hohe Qualität.

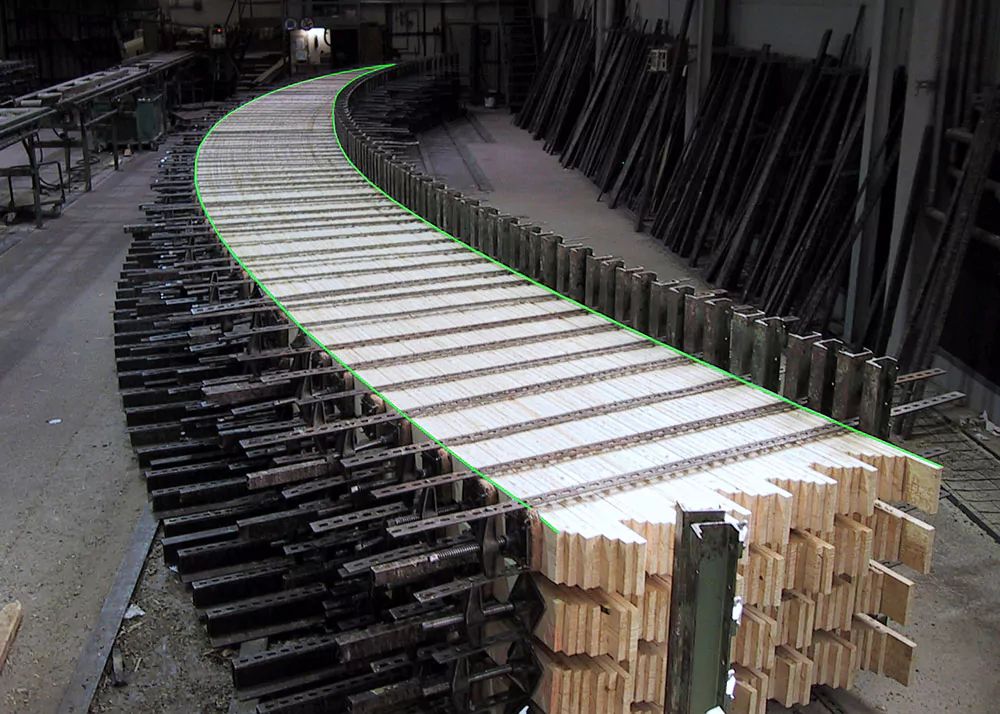

Im Baugewerbe sorgen Laser in der Fertigungstechnik für präzise Positionierung und Kontrolle von Rahmen, Bewehrungen und Schalungen. CAD-Daten werden direkt in Linien oder Punkte umgewandelt und auf die Arbeitsfläche projiziert.
Systeme wie der ProCollector L arbeiten sowohl auf der Baustelle als auch in der Fertigungshalle präzise. In der Betonfertigung sind Laserprojektoren häufig stationär oder auf Schienensystemen installiert, etwa an Palettenumlaufanlagen.
In der Verbundwerkstoff-Fertigung ist Lasertechnik für die Fertigung heute Stand der Technik. Laserprojektoren markieren Konturen, definieren Lagenfolgen und unterstützen die lückenlose Dokumentation der Arbeitsschritte.
Ob Automobilindustrie, Luftfahrt oder Raumfahrt. Überall dort, wo Faserlagen präzise positioniert werden müssen, sichern Laser in der Fertigung reproduzierbare Ergebnisse und unterstützen Qualitätsmanagement sowie Prozessdokumentation.

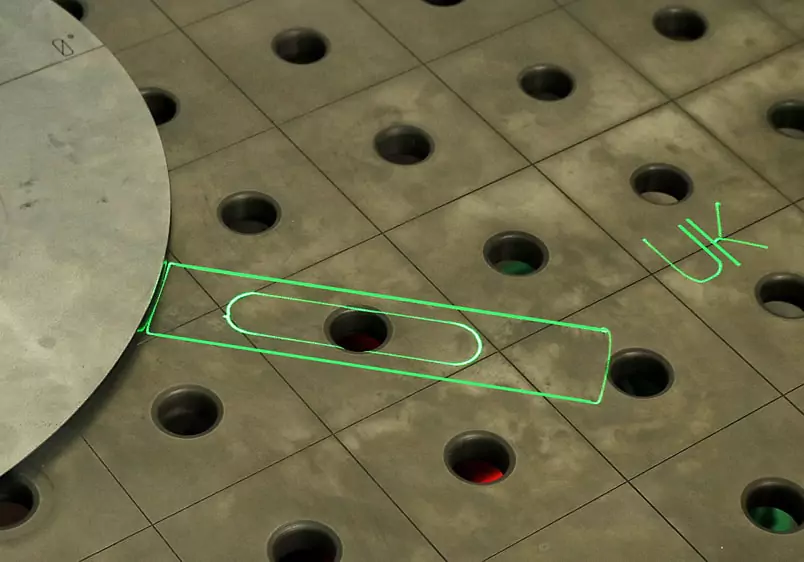

In der Metallbearbeitung ermöglichen Laser in der Fertigungstechnik die exakte Übertragung von CAD-Daten direkt auf das Werkstück. Beim Schweißen, Bohren oder Montieren entfällt der manuelle Schablonenbau.
Auf Schweißtischen oder Bearbeitungsstationen werden Bauteile präzise ausgerichtet. Die Wiederholgenauigkeit bleibt konstant. Das steigert die Produktivität und reduziert Ausschuss nachhaltig.

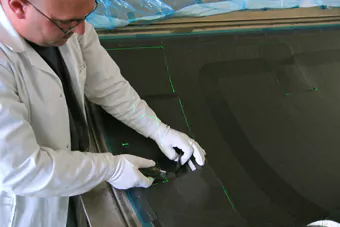

Auch in der Textilfertigung haben Laser in der Fertigung die Arbeitsabläufe nachhaltig verändert. Besonders bei großflächigen Werkstücken wie Planen, Ballons oder Abdeckungen ermöglicht Lasertechnik für die Fertigung eine präzise Projektion der Schnittkonturen.
Der aufwändige Schablonenbau entfällt, Verschnitt wird reduziert und die Wirtschaftlichkeit der Produktion steigt.
Kundendienst und Service
für Laser in der Fertigung
SL Laser steht seit der Unternehmensgründung für praxisnahen Service rund um Laser in der Fertigung. Von der Einführung der Laserprojektoren bis zur individuellen Anpassung an spezifische Fertigungsprozesse begleiten Fachleute jeden Schritt.
Techniker schulen Anwender direkt vor Ort und sorgen für eine schnelle Integration der Lasertechnik für die Fertigung in den Arbeitsalltag. Bereits nach der ersten Installation arbeiten viele Betriebe effizienter und reproduzierbarer.
Auch nach der Inbetriebnahme steht der Support telefonisch oder per Fernzugriff zur Verfügung. Ob Laserprojektor, Positionierlaser oder Software. SL Laser gewährleistet dauerhafte Unterstützung für eine sichere und wirtschaftliche Fertigungstechnik mit Laser.
