Projection laser pour le travail du bois avec CNC et dans le bâtiment

Projection laser dans les centres d’usinage CNC

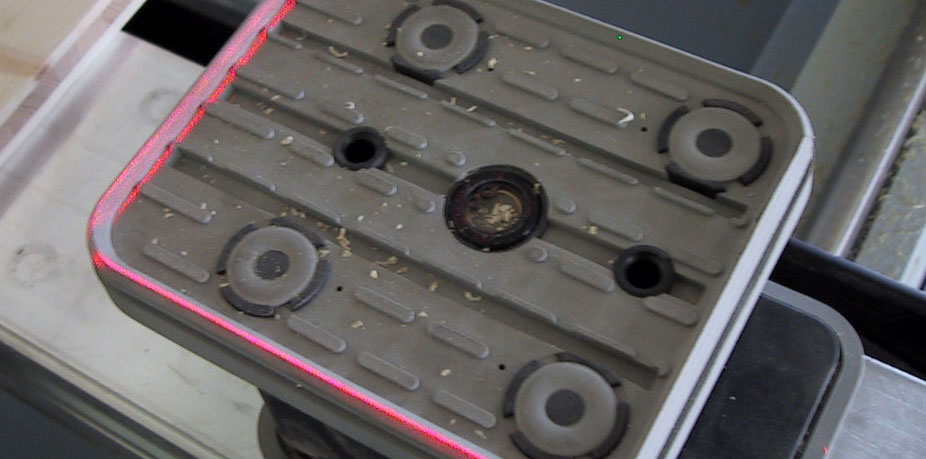

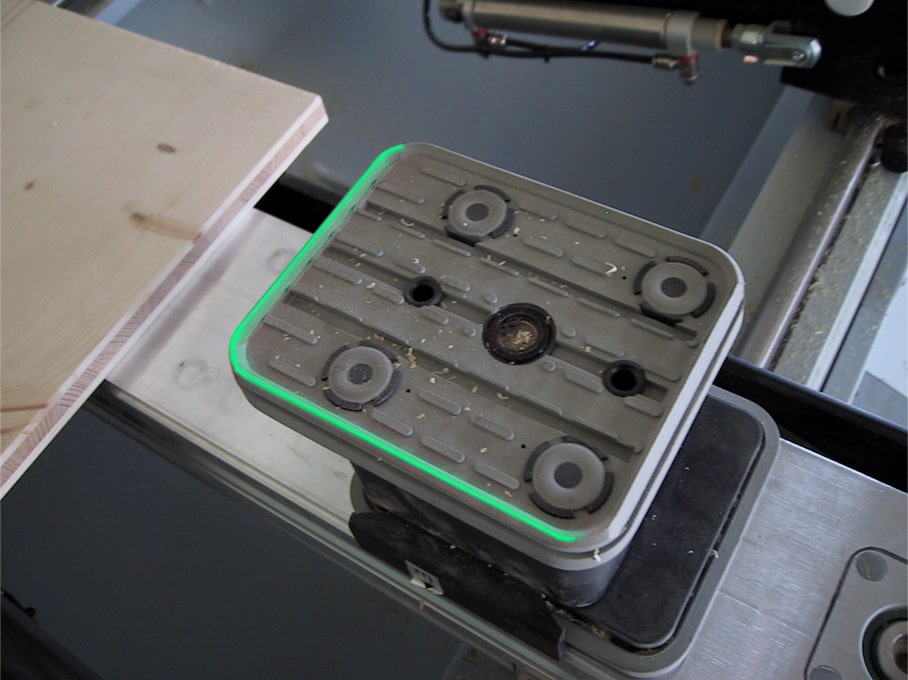

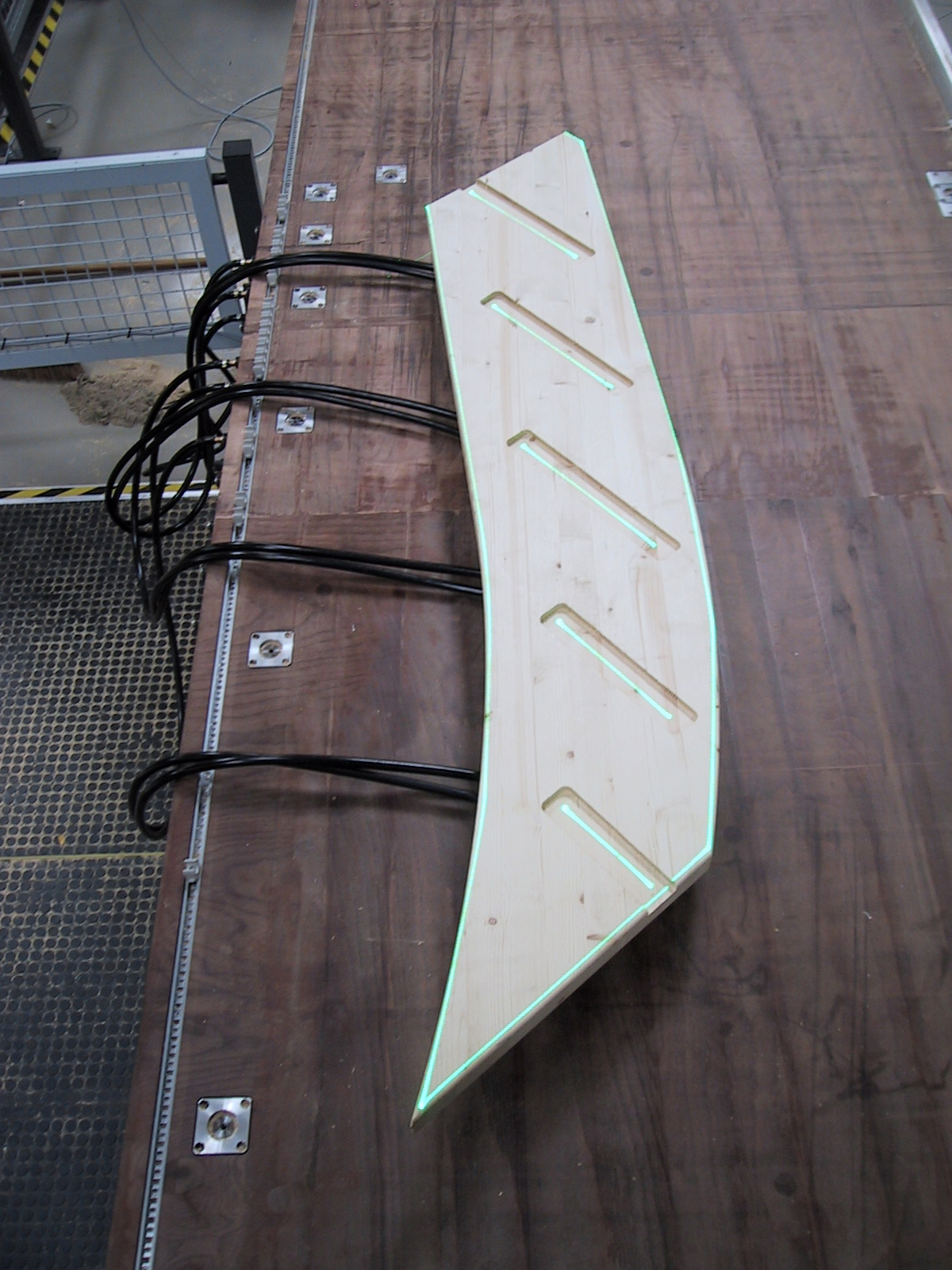

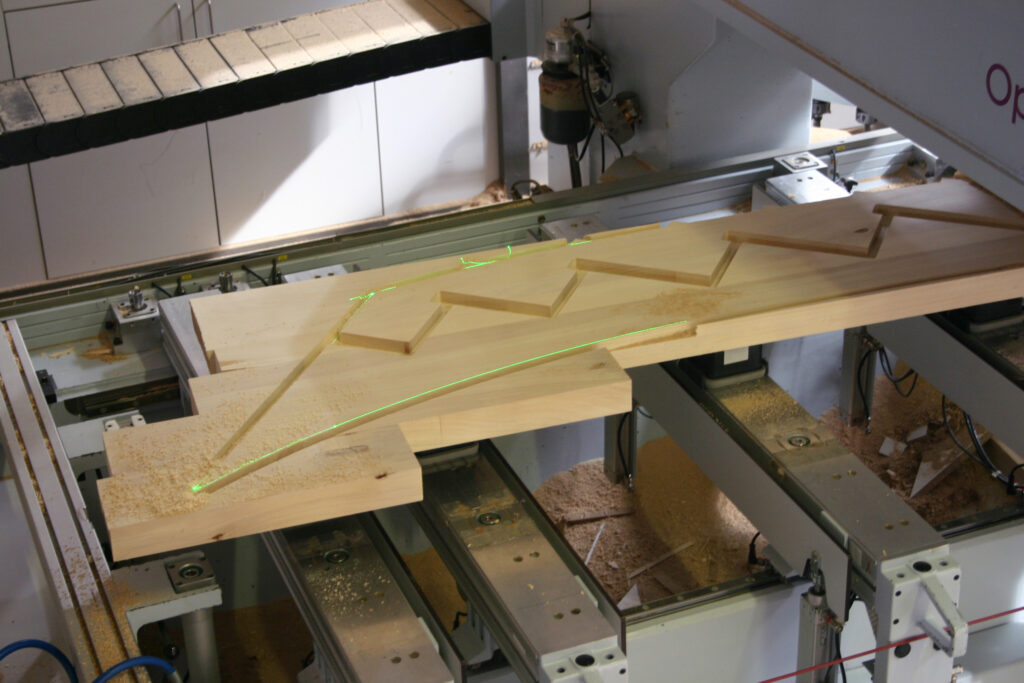

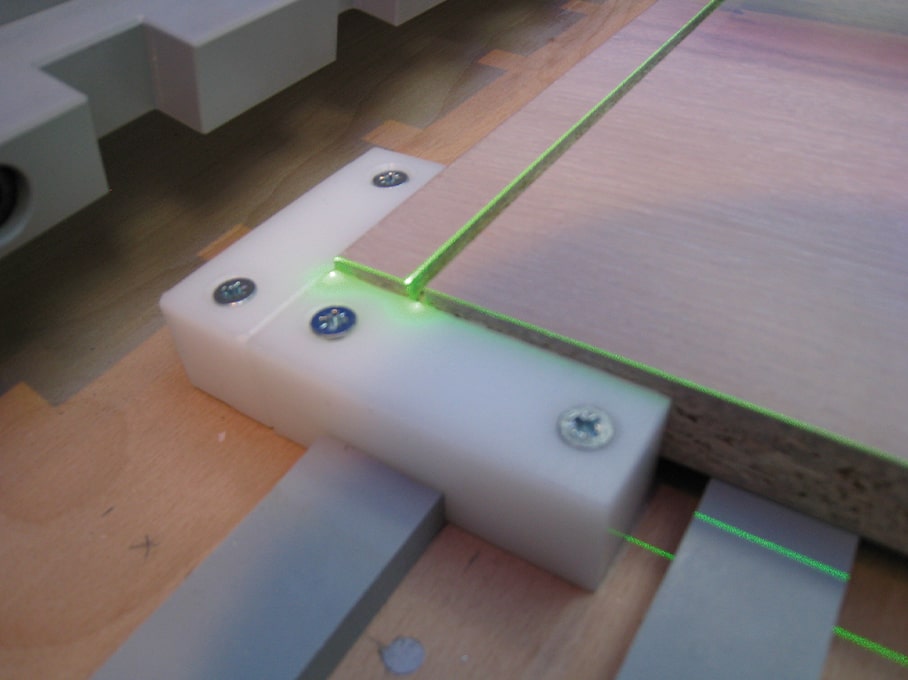

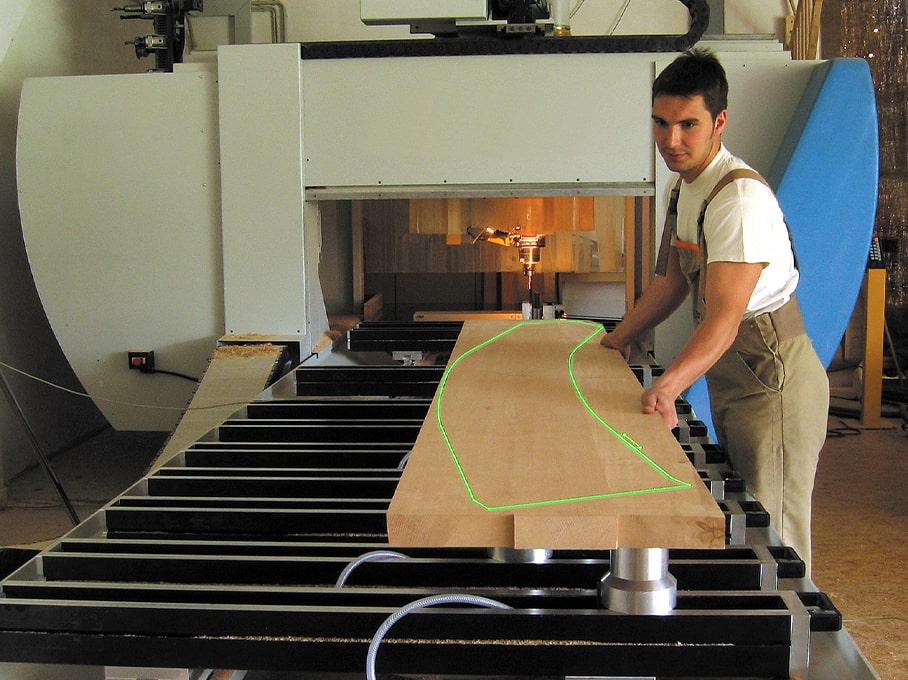

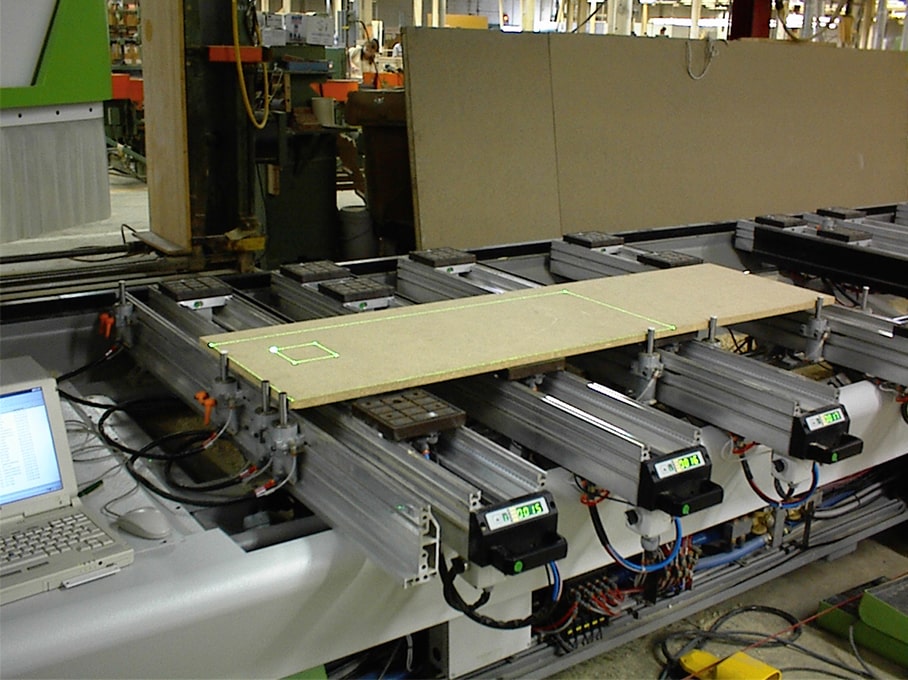

Les fichiers utilisés avec toutes les positions, les contours et les lignes de guidage sont créés par le logiciel DAO ou directement au pupitre de commande de la CN et transmis au ProDirector 7 par une interface propre à la machine ou notre logiciel. Le projecteur laser convertit ces données en une ligne laser verte ou rouge et la projette à l’échelle 1:1 sur la table de travail ou sur le support vierge. Cela permet non seulement de gagner du temps de travail, mais aussi supprimer les gabarits et le dimensionnement manuel. Elle minimise aussi les erreurs et donc la quantité des chutes. Le positionnement exact des ventouses et de l’outil permet également d’éviter d’endommager les ventouses et l’outil de la CN qui sont des produits très onéreux.

La projection laser dans l’industrie du meuble

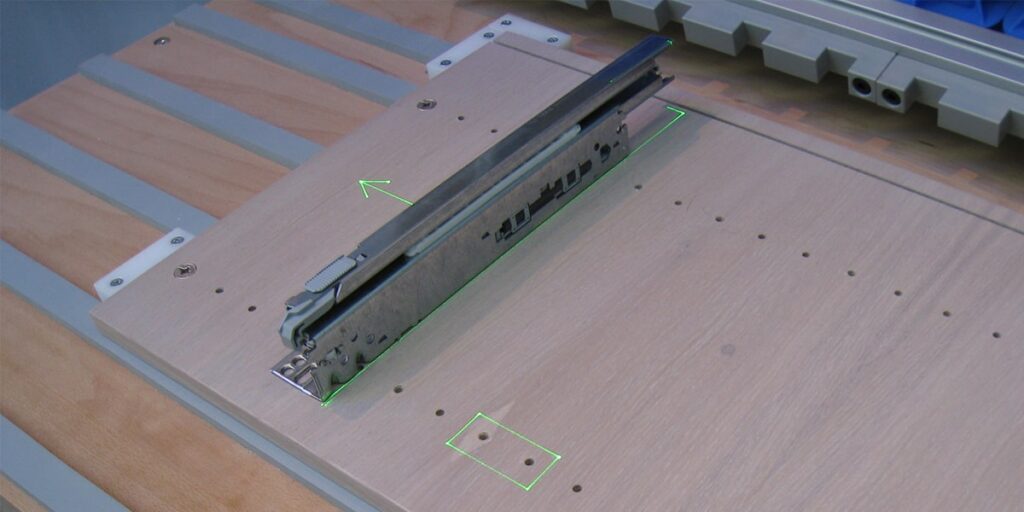

Le ProDirector 7 ainsi que le ProDirector 7 LR jouent un rôle primordial dans l’industrie du meuble ou un travail rapide et précis sont la base du succès de l’entreprise. Cela signifie que la projection laser peut être utilisée non seulement pour la production des composants eux-mêmes, mais aussi pour le positionnement des accessoires. Les projecteurs laser affichent les contours des raccords ou des bandes, qui sont ensuite fixés et montés par les opérateurs avec une précision millimétrique. Les contours des raccords ou le marquage des trous de perçage aident à ce processus. Le contrôle de la qualité peut ensuite prendre la relève et vérifier rapidement et simplement par une télécommande les différentes étapes de pose.

Projection laser dans le naval ou l’aéronautique

sIl en va de même pour la construction de bateaux ou d’avions. Ici, il faut souvent travailler dans des espaces confinés. À cela s’ajoutent les difficultés liées aux changements fréquents de position ou à l’absence d’alimentation électrique externe. Le ProDirector 7 LR a fait ses preuves avec une projection laser 3D précise pour l’assemblage de pièces multiples dans les bateaux et aussi pour la projection de centaines de supports de fixation dans la construction d’hélicoptères ou d’avions. Ce petit projecteur laser, léger et alimenté par batterie, se monte rapidement sur un trépied et reçoit ses données via Bluetooth depuis la tablette industrielle. Comme pour le ProDirector 7, le logiciel d’exploitation est simple à prendre en main suite à une formation réalisé par nos techniciens. Le ProDirector 7, monté sur un chariot mobile ou en fixe sous le plafond du hall de production, accélère l’assemblage de composants d’avions alors que le ProDirector 7 LR peut être utilisé pour travailler dans les endroits confinés.

Le système de mesure laser ProCollector L pour les mesures 3D dans le bâtiment

Avec le système de mesure ProCollector L, les mesures en 3D, par exemple dans la construction d’escaliers, de cuisines équipées et de yachts, ne sont plus un problème. Cet appareil facile à utiliser émet un point laser bien visible avec lequel vous sélectionnez les points de mesure nécessaires pour le dessin. En déterminant un point de départ et la direction, le ProCollector L scanne automatiquement les lignes horizontales ou verticales du mur ainsi que les courbes. La progression des travaux et les données de mesure peuvent être suivies sur la tablette ou un PC portable. Le dessin terminé est enregistré sous forme de fichier DXF et transféré au programme de DAO pour un traitement ultérieur. Les points de constructions du fichier DAO peuvent à l’inverse être projetés sur la pièce, l’escalier ou l’ensemble de la structure comme un système de guidage optique pour l’aide au montage et les instructions de montage.
