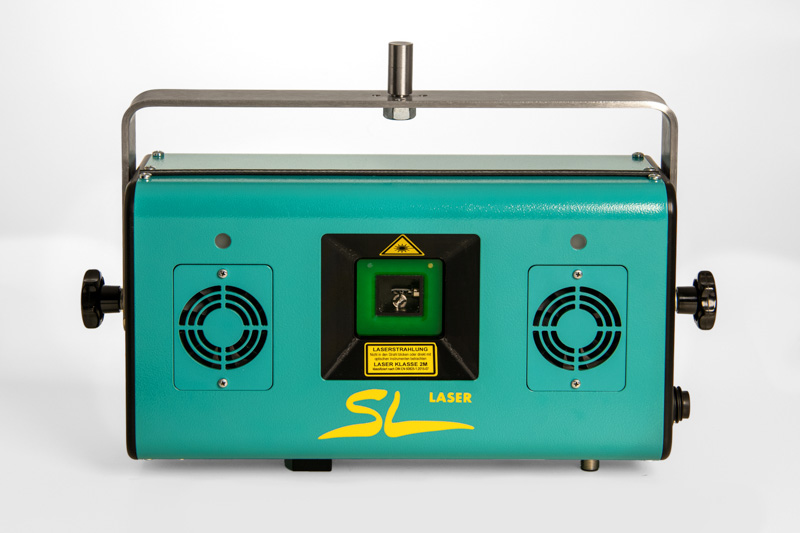

Le ProDirector 7 – Un projecteur laser industriel haut de gamme

  • Le ProDirector 7 a fait ses preuves des milliers de fois.
  • Une aide au positionnement laser d’une précision inégalée
  • Simple et génial dans son utilisation quotidienne
  • Utilisé dans le monde entier dans presque tous les pays et segments industriels
  • Etanche à la poussière et robuste, parfait pour presque tous les environnements

Avec le ProDirector 7, les entreprises de nombreux segments de l’industrie acquièrent des avantages décisifs lorsqu’il s’agit de travailler rapidement et avec la plus grande précision. Le ProDirector 7 projette ses faisceaux laser verts ou rouges à partir d’un point de référence fixe, qui peut être situé sous le plafond ou sur une construction spéciale. Pour chaque direction dans la pièce, il atteint un champ de projection pour le laser allant jusqu’à 80° degrés horizontalement et 70° verticalement. Même une mise à niveau ultérieure dans votre production ne pose donc aucun problème.

SL-Laser_Prodirector-7 Ansicht3 SL-Laser_Prodirector-7 Ansicht3
SL-Laser_Prodirector-7 Ansicht1 SL-Laser_Prodirector-7 Ansicht1
SL-Laser_Prodirector-7 Ansicht1 SL-Laser_Prodirector-7 Ansicht1
SL-Laser_Prodirector-7 SL-Laser_Prodirector-7
YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

Fonctionnement en tant que projecteur laser pour l’artisanat et l’industrie

Spécifications du système

  • Tolérances
    ± 0,35mm pour une surface de 4,5 x 4,5m² à 4m de distance (correspond à 60°)
  • Angle de projection
    Horizontal: max. 80°, Vertical: max. 70°
  • Laser
    Vert: 520-525nm, FC-Module laser
  • laser classe 5 mW
    Internationale: Classe 2M d’après IEC/EN 60825-1:2015-07, Certifié CE
    USA: Class IIIa d’après 21CFR 1040 (CDRH)
  • Tension d’alimentation
    80-240 VAC 50/60 Hz
  • Dimensions
    Long : 355 mm, Larg : 120 mm, Haut: 190 mm, Poids: 5,8 kg

ProDirector 7 : Fonctionnement comme projecteur laser 3D pour l’artisanat et l’industrie

Un système laser commandé par ordinateur et un logiciel opérateur sophistiqué permettent au laser du ProDirector 7 de projeter des points de mesure, des lignes et des plans de travail entiers sur les surfaces à usiner. Installé de manière fixe ou intégré dans un système de rails, la taille ou la complexité des formes libres, des tables de soudage, des pièces à usiner, des matériaux ou des différentes couches dans le domaine des composites ne joue plus aucun rôle. La construction étanche à la poussière du ProDirector 7 s’avère aussi fiable et robuste pour l’usinage du bois que pour le travail avec des éléments préfabriqués en béton.

Chaque étape de travail est prédéfinie, l’exécution par les collaborateurs peut se faire sans traçage, mesure, ajustement et vérification fastidieux. Cela permet non seulement de réduire la durée du travail, mais aussi de minimiser considérablement les marges d’erreur. Parfait pour les applications CNC de tous types. Pour les pièces extrêmement grandes, comme dans l’industrie aéronautique, le ProDirector 7 peut également être installé en tant que système composite, ce qui permet de couvrir l’ensemble du domaine.

Leistungsbeschreibung der Hardware

  • Scanner de précision à haute vitesse avec étages de sortie push-pull.
  • Electronique en technique moderne SMD.
  • PC embarqué intégré à 800 MHz, mémoire de 4 Go.
  • Capteur de réception optimisé du rayonnement réfléchi
  • Entrée de données RS232, RS 485, ou fibre optique
  • Lampes de contrôle pour la tension du réseau et le signal d’information
  • Filtre de réseau dans l’alimentation électrique
  • Alimentation à découpage avec une tension d’entrée de 100- 240 VAC
  • Boîtier industriel en aluminium selon IP 54 avec surface optimisée pour la dissipation de la chaleur
  • Température ambiante 5-45 degrés, puissance absorbée env.70 VA
  • Marquage de conformité CE, manuel

VOUS AVEZ
QUESTIONS ?

Nous contacter.

YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

ProDirector 7 – une solution à de nombreux problèmes

Le projecteur laser 3D ProDirector 7 – une solution à de nombreux problèmes

Pour toutes ces raisons, les projecteurs laser de SL Laser se sont fait un nom au cours des 25 dernières années en tant qu’appareils de précision facilitant, précisant et accélérant de nombreuses opérations. Qu’il s’agisse d’un simple tracé de lignes en format 2D lors de la découpe et, par exemple, du coffrage du béton ou de l’alignement complexe de machines et de pièces à usiner, les projecteurs laser 3D de SL Laser en font aujourd’hui partie. Dans ce contexte, le ProDirector 7 se distingue nettement, tant par l’éventail des branches que par les chiffres de vente.

Le projecteur laser 3D ProDirector 7 est utilisé dans presque tous les domaines de l’industrie, à commencer par l’aéronautique et l’aérospatiale, qui exigent une grande précision dans l’usinage des métaux. Cela vaut bien sûr également pour l’artisanat spécialisé, comme la construction de yachts et de bateaux et ses plastiques renforcés de fibres. L’optimisation des coûts et l’amélioration de la qualité que permet d’obtenir le projecteur laser 3D ProDirector 7 font de cet investissement une décision judicieuse. Ne laissez plus ces avantages concurrentiels à d’autres entreprises. Jouez dans la cour des grands avec un projecteur laser 3D pour vos processus de travail et contactez-nous !

Contact

Universel : exemples d’applications et de segments industriels

Aides à la préparation pour les fraiseuses à bois CNC et outil de mesure pour la construction en bois

  • Lors de la transmission directe de positionnements à partir de la commande de la défonceuse
  • Comme système de guidage optique pour les contours et l’alignement de blocs de pressage, par ex.
  • Lors du positionnement de butées et de lignes de clouage/liaisons par clous

Alignement sur des tables de soudage ou des fermes métalliques dans l’industrie métallurgique

  • Alignement millimétré des pièces à partir de la CAO
  • Gain de temps grâce à l’absence de gabarits
  • Projection pratique 1:1 des contours et des positions de butée

Applications composites pour l’usinage de pièces en fibres composites

  • Dans l’industrie aérospatiale pour les ailes, les pièces de fuselage et les volets d’atterrissage.
  • Là, comme en Formule 1 pour les processus de pose des nappes de fibres composites
  • Dans la construction d’éoliennes grâce à une projection précise même à haute altitude

Mesures et projections dans le secteur de la construction

  • Lors du positionnement de coffrages et d’armatures pour des éléments en béton préfabriqué
  • En liaison avec un système de guidage sur une installation de circulation de palettes avec des étapes de travail alternées
  • Lors de la projection de dessins CAO sur des éléments de construction et des pièces à usiner

Montage dans le domaine de la 3D

  • Dans la construction aéronautique, par le placement le plus précis de milliers de petites pièces
  • Dans le contrôle de la qualité, grâce à la projection de contours sur les composants
  • Dans la construction de bateaux grâce à l’affichage précis des contours et des courbures

Projection de modèles dans le traitement des textiles

  • Dans l’alignement et la découpe de modèles en cuir
  • Pour le traçage de lignes pour le traitement de voiles ou de ballons
  • Pour le contournement de couvertures solaires

Un logiciel de commande parfait pour le projecteur laser 3D

Avec l’expérience des développeurs de SL Laser, l’utilisation de notre technologie est devenue de plus en plus facile. Transférez simplement les données de votre système de CAO 2D ou 3D sur le logiciel de commande, qui importe tous les formats courants et peut même être adapté, si nécessaire, aux spécificités des applications de votre entreprise. Les étapes de travail respectives peuvent être appelées manuellement ou à distance.

Le logiciel est disponible dans différentes versions, spécialisées par exemple dans les pièces composites 3D ou la projection à partir d’applications OEM. La clarification et l’intégration des processus internes de votre entreprise dans le fonctionnement du ProDirector 7 et du logiciel correspondant, ainsi que l’introduction au système et à son utilisation, font partie intégrante du package de services complet que vous achetez chez SL Laser pour le projecteur laser 3D ProDirector 7.

Logiciel de commande

SL-Laser_Prodirector-7 Ansicht3

Pro Director 7M als version mobile

Nous avons également spécifié notre projecteur laser ProDirector 7 pour une utilisation mobile. Une batterie industrielle puissante assure un fonctionnement sans problème pendant des heures sur des chantiers inaccessibles, sur des éoliennes en utilisation extérieure ou sur un yacht sans alimentation électrique externe. Avec le projecteur laser ProDirector 7M, vous êtes totalement indépendant tout en garantissant un travail rapide, propre et extrêmement précis. Montez le laser de projection sur le trépied, connectez-le à la tablette via Bluetooth, calibrez-le à l’aide de points de référence et la projection peut commencer.

Il va de soi que lors de l’utilisation des projecteurs laser de SL Laser, les règles de sécurité relatives à l’utilisation des rayons laser sont prises en compte et respectées. Si vous avez d’autres questions concernant ProDirector 7, l’application ou le logiciel, vous trouverez des informations dans notre FAQ, ou vous pouvez tout simplement nous contacter directement.

FAQ Contact

La formation :
Pratique, rapide et adapté à votre situation

Outre la technologie éprouvée et la conception robuste répondant aux exigences de nos clients, c’est surtout le transfert rapide et facile de l’application et de son utilisation dans tous les processus de travail qui constitue un avantage concurrentiel décisif pour SL Laser et le ProDirector 7. Le ProDirector 7 est certes un véritable produit de haute technologie, mais il se distingue toujours par sa facilité d’utilisation inégalée et sa proximité avec la pratique.

Nos spécialistes expérimentés ont littéralement formé et entraîné des milliers de collègues chez nos clients, rapidement et avec succès, à l’utilisation de ProDirector 7. Notre expérience nous permet de comprendre rapidement les besoins et la situation sur place et d’adapter efficacement le projecteur laser et son installation, ainsi que le logiciel et la formation à la situation.
