ProDirector 7 LR – Le projecteur laser pour les grandes distances entre le laser et l’application
- Projecteurs spécialement conçus pour les grandes distances, utilisés à partir de 7 m ou plus
- Le projecteur laser ProDirector 7 LR garantit un travail précis sans gabarits coûteux
- Nos produits sont utilisés dans le monde entier grâce à leur qualité parfaite et à leur simplicité d’utilisation
- Utilisez le ProDirector LR avec notre support classique ou avec une solution conçue individuellement pour vous
- Travail parfait avec nos projecteurs – même dans des conditions difficiles
Les projecteurs laser comme le ProDirector 7 LR assurent un travail sûr, rapide et précis grâce à la projection ultra-précise de marquages laser alimentés par CAO sur des pièces de tout type. Au lieu d’utiliser des gabarits à plusieurs couches, les projecteurs laser permettent un usinage de surface et un guidage d’outil à commande virtuelle et sans contact dans le domaine 2D ou 3D.
Spécifications du système
Tolérances
±0,35 mm pour une surface de projection de 4,5 m x 4,5 m et une distance de 4 m (correspond à 60 °)
Angle de projection
Horizontal : max. 80° Vertical : max. 70
Laser
vert: 520-525 nm, FC-module laser
Laser classe LR
International : Classe 3R ou 3B selon IEC/EN 60825-1:2015-07, Certifié CE
Tension d’alimentation
80-240 VAC 50/60 Hz
Dimensions
longueur 355 mm, largeur 120 mm, hauteur 190 mm, poids 5.8 kg
Un projecteur laser statique ou mobile sur rails pour l’industrie dans le monde entier
Grâce à leur utilisation facile à apprendre, à leur construction robuste et à leur conception ingénieuse, les projecteurs laser de SL Laser se sont taillés une place sur le marché mondial. Du coffrage de béton à l’industrie aérospatiale en passant par le travail du bois, les entreprises du monde entier s’assurent une nette avance sur leurs concurrents grâce aux projecteurs ProDirector 7 LR. Un projecteur laser statique ou mobile de SL Laser ne facilite pas seulement un grand nombre d’opérations et améliore considérablement la qualité, il permet également de réduire les coûts de production.
Le projecteur laser ProDirector 7 LR permet en outre d’économiser beaucoup de temps, de coûts de travail et de matériel grâce à la projection laser en utilisation mobile. Ne laissez pas cette avance aux autres. Mieux vaut profiter des avantages de la projection laser plus tôt que trop tard.
Vous avez des questions ?
Contactez-nous – nous sommes là pour vous. Notre service client se fera un plaisir de vous conseiller personnellement et de vous offrir un accompagnement individuel.
Parfait pour les ateliers de grande hauteur et les grandes distances

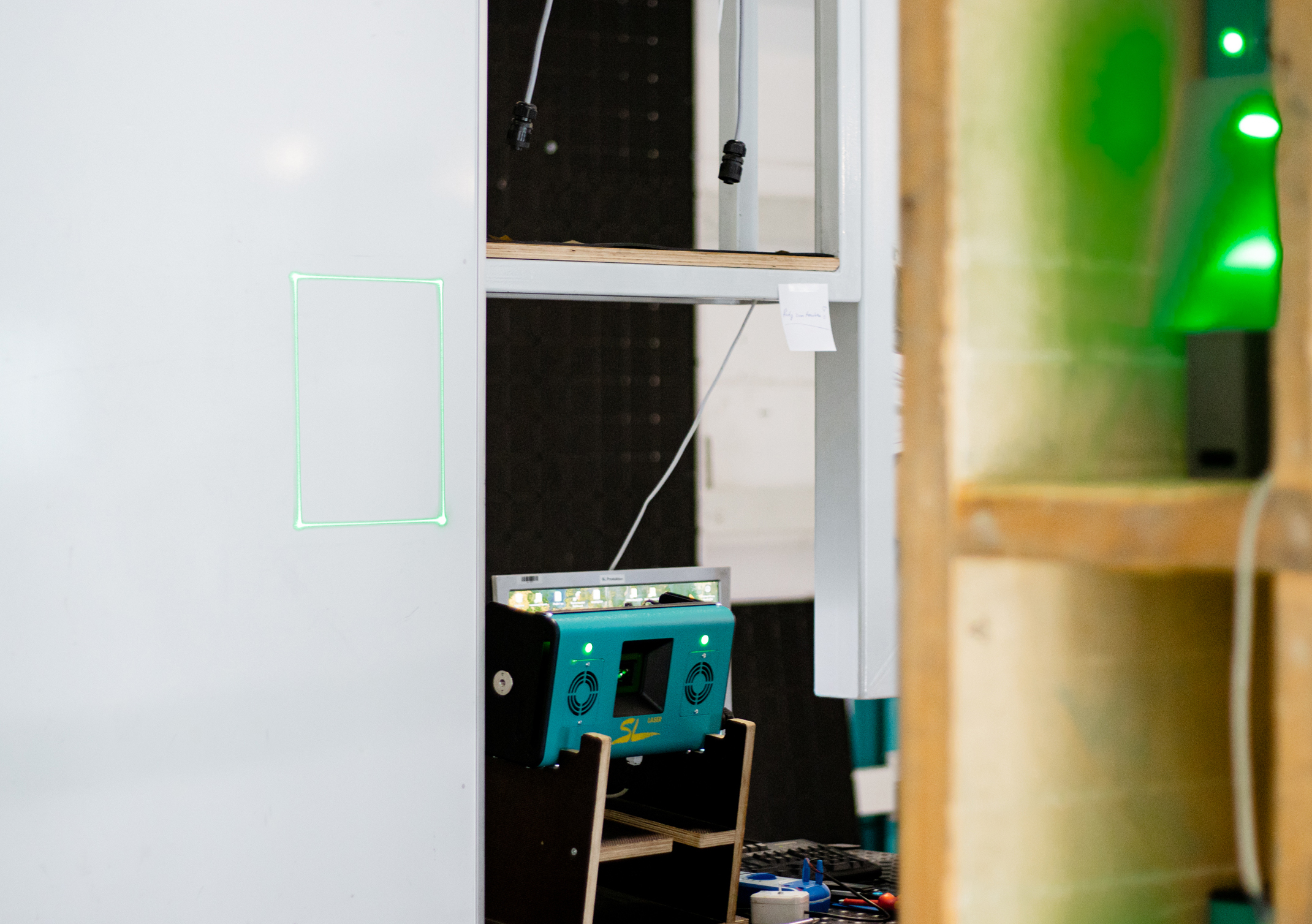

Le projecteur laser ProDirector 7 LR a été conçu pour une utilisation statique dans un hall de production ou un atelier. Mais vous pouvez aussi le faire aller et venir sur un système de rails si vos pièces ont une longueur particulière. C’est souvent le cas dans la construction en béton. Le projecteur laser adopte automatiquement sa nouvelle position pour chaque étape de travail.
Avec le projecteur laser ProDirector 7 LR, le collègue peut être sûr de trouver le bon positionnement avec la projection et, si nécessaire, d’effectuer ensuite le contrôle de qualité prescrit avec le laser. La performance et la précision du projecteur ont été conçues pour de grandes distances verticales.
Le fonctionnement – aussi génial que simple
Les projecteurs laser de SL Laser fonctionnent et projettent selon le même principe. Grâce à un logiciel de commande auto-explicatif sur un ordinateur, vos données CAO des programmes les plus divers sont chargées avec des interfaces préparées. Selon les besoins, ces données peuvent couvrir l’espace 2D ou 3D. L’ordinateur est par exemple relié aux projecteurs par un port USB. Sur demande, SL Laser propose également comme accessoires des PC industriels spéciaux, conçus pour être utilisés avec les projecteurs sur les chantiers.
Après la définition et le calibrage via des points de référence appropriés, la projection laser peut démarrer et représente les lignes, les marques, les contours ou les formes nécessaires. La progression du travail peut être contrôlée par télécommande via différentes couches ou strates. Cette méthode est particulièrement recommandée pour les pièces complexes. Les performances du projecteur laser ProDirector 7 LR sont impressionnantes, même si elles sont exprimées en chiffres : Pour une surface de projection de 4,5 m x 4,5 m et une distance de 4 m, le degré de précision du faisceau laser est de ± 0,35 mm.
Vous avez des questions ?
Contactez-nous – nous sommes là pour vous. Notre service client se fera un plaisir de vous conseiller personnellement et de vous offrir un accompagnement individuel.
Le ProDirector 7 LR dans le monde 2D et 3D
La couleur de projection du ProDirector 7 LR est le vert. Un seul point laser est déplacé à grande vitesse dans deux directions de manière à obtenir une image fixe lors de la projection et du positionnement. Pour la projection, le projecteur laser ProDirector 7 LR utilise un laser à l’état solide pompé par diode, qui est dirigé sur les surfaces par deux miroirs de balayage.
L’appareil mobile peut projeter en continu depuis n’importe quelle direction dans l’espace et permet donc également un équipement ultérieur dans des processus existants. Vous disposez ainsi d’un instrument de projection laser de grande qualité qui fonctionne pour vous comme un système de guidage optique de haute précision, de la vision au développement, à la fabrication et au contrôle qualité. Après une courte période de formation, vous et vos collaborateurs ne pourrez plus vous passer du projecteur laser.
En 2D, le projecteur laser ProDirector 7 LR est utilisé par exemple dans l’usinage du bois et la fabrication de meubles pour l’assistance CNC. Sur la table de soudage ou lors de la production d’éléments en béton, le projecteur laser peut rendre d’éminents services pour afficher les inserts ou les points de soudure. Dans le domaine 2D, la projection s’effectue sur des surfaces planes avec une valeur Z définie à chaque fois pour différentes positions.
La projection s’effectue en fonction de l’appel de la couche. Dans le domaine 3D, les points de référence les plus importants sont déterminés sur le dessin, puis positionnés sur les pièces ou les surfaces avec des cibles réfléchissantes. Le projecteur laser détermine son positionnement par la réflexion du faisceau laser lors de l’approche des cibles. Cette procédure est surtout utilisée dans l’aéronautique et pour les composants en fibres composites et est généralement recommandée pour les surfaces courbes.
